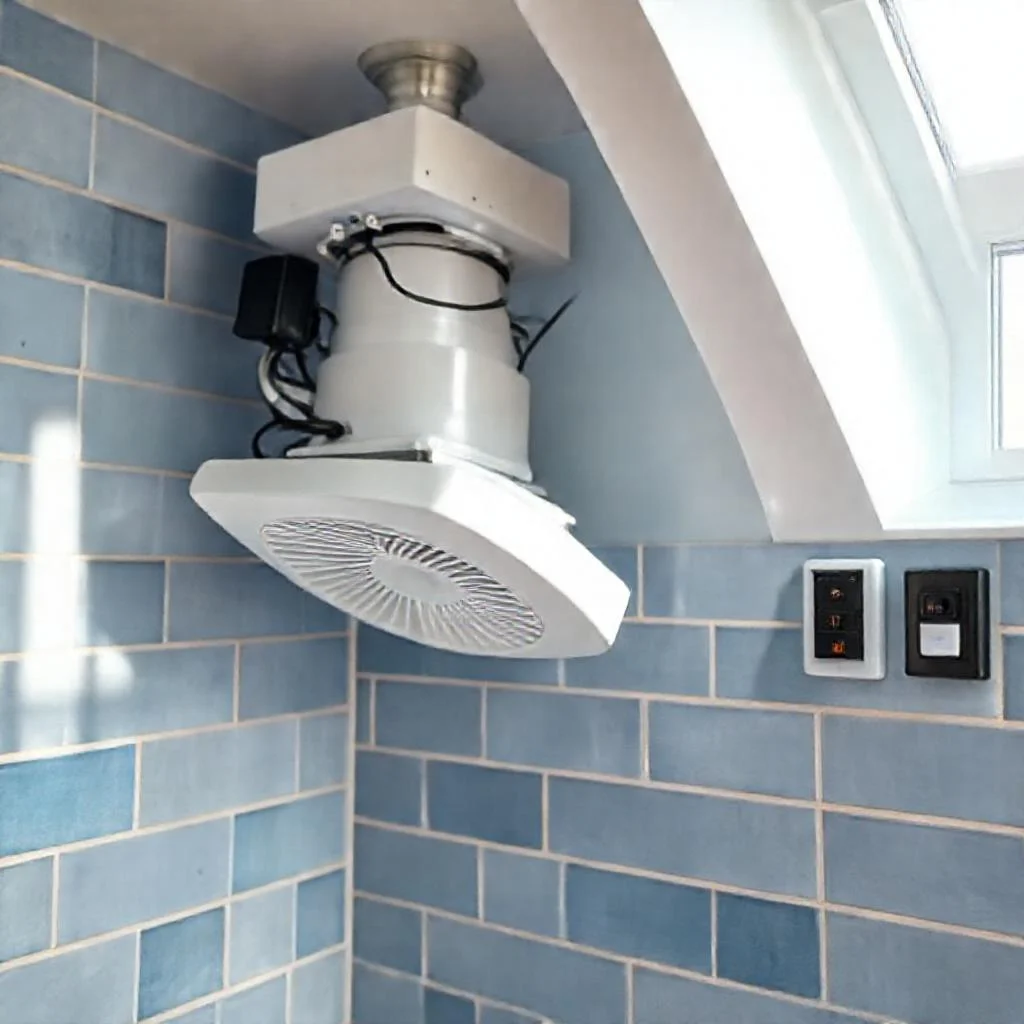

Установка вытяжного вентилятора в ванной с таймером: полное руководство
Монтаж вытяжного вентилятора с таймером в ванной комнате — задача, которая требует понимания основ электромонтажа и вентиляционной физики. Влажность в санузле, образующаяся после душа или ванны, должна удаляться в течение 20–30 минут. Если вентилятор отключается одновременно с выключением света, влага остается в помещении. Это способствует появлению плесени и грибка. Таймер решает эту проблему, обеспечивая работу вытяжки строго заданный промежуток времени.
Функциональность вентилятора с таймером
Вентилятор с таймером оснащается электронной платой управления. Она получает сигнал от выключателя света. После выключения освещения плата поддерживает питание вентилятора в течение установленного пользователем времени. Диапазон регулировки обычно составляет от 1 до 30 минут. Это позволяет удалить остаточную влажность без лишнего расхода электроэнергии.
Существует два основных типа таймеров:
- Механический аналоговый — дешевле и проще. Настройка осуществляется поворотом винта или колесика. Время задается приблизительно.
- Электронный цифровой — точнее и надежнее. Таймер настраивается с помощью потенциометра или переключателей. Гарантирует стабильную выдержку времени независимо от температуры окружающей среды.
Стандартная производительность бытового вентилятора для ванной составляет от 60 до 100 м³/ч. Этого достаточно для помещения объемом 8–15 м³ при условии исправного вентиляционного канала.
Подготовка к монтажу: инструменты и материалы
Перед началом работ следует убедиться в наличии всего необходимого. Отсутствие нужного инструмента останавливает процесс и увеличивает время монтажа.
Список необходимого:
- Электрический вентилятор с таймером (диаметр канала 100 мм или 125 мм).
- Трехжильный медный кабель сечением 1,5 мм² (марка ВВГнг-LS или NYM).
- Одноклавишный выключатель с подсветкой или без (по схеме подключения).
- Автоматический выключатель на 10 А для защиты линии.
- Клеммные колодки Wago или клеммные зажимы для соединения проводов.
- Перфоратор или ударная дрель с буром по бетону 6–8 мм для сверления отверстий под дюбели.
- Отвертки крестовые и плоские, индикатор напряжения.
- Строительный уровень и рулетка.
- Монтажные дюбели и саморезы.
- Гофрированная труба или кабель-канал для прокладки кабеля.
Критически важно обесточить квартиру перед началом любых работ с электричеством. Это делается отключением вводного автомата в распределительном щитке. После отключения следует проверить отсутствие напряжения индикаторной отверткой на контактах выключателя и кабеле.
Выбор места и проверка вентиляционного канала
Эффективность работы вентилятора напрямую зависит от правильного выбора места установки. Стандартное расположение — верхняя часть стены напротив двери. Так обеспечивается максимальный приток свежего воздуха через дверной проем.
Перед монтажом необходимо проверить состояние вентиляционного канала:
- Снять старую решетку и осмотреть шахту с помощью фонарика.
- Убрать видимый мусор, пыль и паутину.
- Проверить тягу до установки вентилятора. Для этого поднести зажженную спичку или лист бумаги к отверстию. Пламя должно отклоняться в сторону канала. Если тяга отсутствует или направлена в обратную сторону (в комнату), вентилятор устанавливать нельзя. Требуется вызов специалиста для чистки общедомовой вентиляции.
Наличие обратной тяги свидетельствует о засоре общего стояка. Установка вентилятора в таком случае усугубит ситуацию, разгоняя загрязненный воздух из соседних квартир обратно в помещение.
Электрическая схема подключения: заземление и управление
Подключение вентилятора с таймером выполняется строго по схеме, указанной производителем в паспорте изделия. Разные модели могут иметь разную распиновку клемм.
Общий принцип следующий. Вентилятор имеет три контакта:
- L (фаза) — постоянное питание вентилятора.
- N (ноль) — рабочий ноль.
- LT (фаза с выключателя) — управляющий сигнал от выключателя света. Когда свет включен, на этот контакт приходит фаза, запускающая таймер. Когда свет выключается, фаза снимается, и запускается отсчет времени.
В современных домах обязательно наличие заземляющего проводника PE (желто-зеленый). Его подключают к соответствующей клемме на корпусе вентилятора. Если в квартире старая двухпроводная проводка, допускается установка УЗО (устройства защитного отключения) с током утечки 30 мА для безопасности.
Ни в коем случае нельзя путать ноль с фазой, а также подключать фазу постоянного питания к контакту от выключателя. Это приведет к некорректной работе таймера или поломке электронной платы.
Пошаговая инструкция монтажа
Последовательность действий строго соблюдается для исключения ошибок.
Этап 1. Демонтаж старого оборудования.
Снимается старая вентиляционная решетка. Откручиваются два-четыре самореза. Проверяется целостность канала. Если проводка старая, заменяется на новую трехжильную.
Этап 2. Монтаж кабельных линий.
От распределительной коробки в ванной комнате до места установки вентилятора прокладывается кабель. Рекомендуется использовать штробу в стене или внешний кабель-канал из ПВХ. Кабель заводится в корпус выключателя и протягивается к месту установки вентилятора. Запас кабеля оставляется 10–15 см для удобного подключения.
Этап 3. Подготовка отверстия (если требуется).
Если вытяжка монтируется в стену, а не в существующий вентканал, сверлится отверстие нужного диаметра (100 мм или 125 мм). Отверстие делается с небольшим уклоном в сторону улицы для отвода конденсата. Внутрь устанавливается гильза — пластиковая труба соответствующего диаметра. Пространство между стеной и гильзой заполняется монтажной пеной.
Этап 4. Подключение проводов к вентилятору.
Откручивается лицевая панель вентилятора. Снимается защитный кожух электронного блока. Провода зачищаются на 8–10 мм. Используются клеммные колодки или винтовые зажимы. Фаза от распределительной коробки (коричневый провод) подключается к контакту L. Ноль (синий) — к контакту N. Заземление (желто-зеленый) — к контакту PE. Отдельный провод от одноклавишного выключателя света подводится к контакту LT.
Этап 5. Установка выключателя.
Выключатель монтируется в подрозетник. К одному из его контактов подключается фазный провод от распределительной коробки. Ко второму контакту подключается провод, идущий к контакту LT вентилятора. Нулевой провод на выключатель не заводится — он размыкает только фазу.
Этап 6. Фиксация вентилятора.
Корпус вентилятора (или монтажная рамка) прикручивается к стене через уплотнительную прокладку. Если стена из гипсокартона, используются специальные дюбели-бабочки. Если из бетона — обычные дюбели. Лицевая решетка устанавливается защелкиванием или винтами после полного подключения.
Этап 7. Настройка времени таймера.
На открытой плате находится подстроечный резистор (потенциометр). Вращением отвертки (обычно фигурной) устанавливается нужное время задержки отключения. Вращение по часовой стрелке увеличивает время, против часовой — уменьшает. Стандартная рекомендуемая задержка для ванной комнаты — от 5 до 15 минут. Точное значение регулируется опытным путем.
Этап 8. Проверка работы.
Включается автомат в щитке. Зажигается свет в ванной. Вентилятор должен запуститься одновременно с лампочкой или с задержкой в 1–2 секунды (зависит от модели). Выключается свет. Вентилятор продолжает работать заданное время. После окончания отсчета он отключается. Если этого не происходит, проверяется правильность подключения фазы постоянного питания и управляющего сигнала.
Типичные ошибки при монтаже
Наиболее частые проблемы возникают из-за невнимательности при подключении проводов.
Ошибка 1: Вентилятор работает постоянно.
Причина — путаница между контактами L (постоянная фаза) и LT (фаза от выключателя). Если на оба контакта подается одна и та же фаза от выключателя, вентилятор отключается только вместе со светом, игнорируя таймер. Исправляется переключением проводов.
Ошибка 2: Вентилятор не запускается.
Проверяется наличие фазы на контакте L и управляющего сигнала на LT при включенном свете. Отсутствие сигнала говорит о неисправности выключателя или обрыве провода.
Ошибка 3: Слышен гул при выключенном свете.
Причина — неправильное отключение нулевого провода или использование общего нуля для вентилятора и освещения через выключатель. В схеме с таймером ноль должен быть общим и постоянно подключенным.
Ошибка 4: Обратная тяга.
Установка вентилятора не решает проблему плохой вентиляции в доме. Если после включения вытяжки из соседней квартиры или с улицы затягивает запахи, требуется установка обратного клапана. Он ставится на входе в вентилятор или сразу за ним в канале.
Безопасность и нормативы
Монтаж электрических приборов в ванной регламентируется ПУЭ (Правила устройства электроустановок). Ванная комната относится к зоне с повышенной влажностью. Оборудование должно иметь класс защиты от влаги не ниже IP44.
Степень защиты IP44 означает:
- Защита от попадания внутрь корпуса твердых предметов диаметром более 1 мм (клеммы и провода недоступны для случайного прикосновения).
- Защита от брызг воды с любого направления.
Расстояние от вентилятора до источника воды (ванна, душевая кабина) должно быть не менее 0,6 метра. Подключать вентилятор следует через отдельный автоматический выключатель. Кабель прокладывается скрыто или в защитном кожухе.
Электромонтажные работы в ванной лучше доверить специалисту с допуском. Самостоятельная установка без опыта может привести к короткому замыканию и поражению током.
Уход и обслуживание
Вентилятор в ванной требует регулярной очистки. Раз в три-четыре месяца необходимо снимать лицевую панель и промывать ее теплой водой с мылом. Крыльчатку и внутреннюю полость корпуса очищают от пыли мягкой щеткой или пропылесосом. Моторные блоки большинства современных моделей необслуживаемые — смазка подшипников рассчитана на весь срок службы (от 30 000 до 50 000 часов).
Регулярная чистка предотвращает налипание пыли на лопасти, что снижает производительность. Если вентилятор начинает шуметь или вибрировать, проверяется надежность крепления крыльчатки на валу двигателя.
Заключение
Установка вытяжного вентилятора с таймером — технически несложная, но ответственная процедура. Правильный выбор места, корректное подключение по схеме и настройка времени задержки гарантируют эффективный воздухообмен и долговечность оборудования. Влажность в ванной будет удаляться полностью, а плесень перестанет появляться. Если уверенности в силах нет, вызов квалифицированного электрика обойдется дешевле, чем устранение последствий короткого замыкания или затопления соседей.
Сводная таблица данных
Ниже представлена таблица, обобщающая ключевые характеристики, параметры и требования к монтажу вытяжного вентилятора с таймером в ванной комнате, строго на основе данных из приведенной статьи.
| Параметр / Характеристика | Значение / Описание (из статьи) |
|---|---|
| Необходимое время удаления влажности | 20–30 минут |
| Диапазон регулировки времени таймера | от 1 до 30 минут |
| Типы таймеров | Механический аналоговый (дешевле, проще, настройка винтом/колесиком, время задается приблизительно) и Электронный цифровой (точнее, надежнее, настройка потенциометром/переключателями, стабильная выдержка) |
| Стандартная производительность вентилятора | от 60 до 100 м³/ч |
| Рекомендуемый объем помещения | 8–15 м³ (при условии исправного вентканала) |
| Диаметр канала вентилятора | 100 мм или 125 мм |
| Сечение и марка кабеля | Трехжильный медный кабель сечением 1,5 мм² (марка ВВГнг-LS или NYM) |
| Номинал автоматического выключателя | 10 А |
| Диаметр бура для сверления под дюбели | 6–8 мм |
| Обозначения контактов вентилятора | L (фаза — постоянное питание), N (ноль — рабочий ноль), LT (фаза с выключателя — управляющий сигнал), PE (заземление) |
| Номинал УЗО (для старых двухпроводных сетей) | 30 мА |
| Длина зачистки проводов | 8–10 мм |
| Запас кабеля для подключения | 10–15 см |
| Стандартная рекомендуемая задержка отключения | от 5 до 15 минут |
| Требуемый класс защиты от влаги (IP) | не ниже IP44 |
| Минимальное расстояние от источника воды | не менее 0,6 метра |
| Периодичность очистки вентилятора | Раз в три-четыре месяца |
| Расчетный срок службы моторных блоков | от 30 000 до 50 000 часов |
Частые вопросы по теме (FAQ)
Какой тип таймера лучше выбрать — механический или электронный?
Электронный цифровой таймер точнее и надежнее механического аналогового. Механический настраивается поворотом винта или колесика, время задается приблизительно. Электронный таймер настраивается с помощью потенциометра или переключателей и гарантирует стабильную выдержку времени независимо от температуры окружающей среды.
Какой кабель и сечение проводов требуются для подключения?
Необходим трехжильный медный кабель сечением 1,5 мм², марки ВВГнг-LS или NYM. Для соединения проводов используются клеммные колодки Wago или клеммные зажимы. Линия должна быть защищена автоматическим выключателем на 10 А.
Что делать, если вентилятор работает постоянно и не выключается по таймеру?
Это типичная ошибка монтажа — путаница между контактами L (постоянная фаза) и LT (фаза от выключателя). Если на оба контакта подается одна и та же фаза от выключателя, вентилятор отключается только вместе со светом, игнорируя таймер. Необходимо проверить и переключить провода согласно схеме производителя.
Как правильно настроить время задержки отключения вентилятора?
На открытой плате вентилятора находится подстроечный резистор (потенциометр). Вращением фигурной отвертки по часовой стрелке время увеличивается, против часовой — уменьшается. Стандартная рекомендуемая задержка для ванной комнаты составляет от 5 до 15 минут. Точное значение регулируется опытным путем.
Какие требования безопасности нужно соблюдать при установке в ванной?
Оборудование должно иметь класс защиты от влаги не ниже IP44. Расстояние от вентилятора до источника воды (ванна, душевая кабина) должно быть не менее 0,6 метра. Подключать вентилятор следует через отдельный автоматический выключатель. Кабель прокладывается скрыто или в защитном кожухе. Критически важно обесточить квартиру перед началом работ и проверить отсутствие напряжения индикаторной отверткой.
