Монтаж точечных светильников в гипсокартон: полное руководство
Установка точечных светильников в гипсокартонную конструкцию — одна из наиболее частых операций при ремонте. Технология отработана десятилетиями и не требует специального образования. Однако ошибки на этапе разметки и подключения приводят к порче отделки и аварийным ситуациям. В этой статье разобраны все этапы — от выбора светильника до фиксации лампы.
Гипсокартон (ГКЛ) крепится на металлический каркас. Это значит, что между листом и базовым потолком есть воздушный зазор — минимум 5-7 сантиметров. Именно в этом пространстве прокладываются кабели и размещается тыльная часть светильника. Любое механическое воздействие на лист должно быть точным, иначе гипс треснет.
Выбор точечного светильника для гипсокартона
Для монтажа в ГКЛ используются исключительно встраиваемые модели. Они состоят из корпуса с пружинными лапками (цангами) и декоративного кольца. Лапки фиксируют прибор с обратной стороны листа. Важно учитывать три параметра: посадочное отверстие, высоту корпуса и тип цоколя.
- Посадочное отверстие. Самый распространенный диаметр — 60-75 мм. Перед покупкой нужно точно знать этот размер. Он указывается в паспорте изделия. Отверстие вырезается строго по шаблону.
- Высота корпуса. Минимальная высота встраиваемого светильника — 30 мм. Но для ламп ГУ4 (с разъемом) требуется глубина 45-50 мм. Обязательно измерить расстояние от гипсокартона до плиты перекрытия. Если корпус упрется в бетон, лампа не поместится.
- Тип лампы. Для гипсокартонных потолков рекомендуются светодиодные лампы. Они практически не нагреваются, что исключает риск перегрева гипса. Лампы накаливания мощнее 40 Вт использовать не стоит.
- Защита IP. Для жилых комнат достаточно IP20. Для ванной необходима защита от брызг — не ниже IP44.
Большинство точечных светильников имеют стандартный цоколь G5.3 или GX53. Для цоколя GX53 не требуется трансформатор — они работают от сети 220 В. Светильники с лампами G5.3 чаще рассчитаны на 12 В и комплектуются внешним блоком питания.
Расчет количества и схема расположения
Перед началом работ составляется схема. Оптимальное расстояние между центрами соседних светильников — 1-1.5 метра. Отступ от стены — 60 см. Если светильники расположены ближе 30 см к шву гипсокартона, существует риск растрескивания листа при резке.
На квадратный метр помещения рекомендуется 1 светильник мощностью 7-10 Вт. Для комнаты 15 м² потребуется 12-15 приборов. Точное количество зависит от высоты потолка и требуемой освещенности. Для рабочей зоны кухни световой поток увеличивают на 30%.
Все приборы подключаются параллельно. Это значит, что если один светильник перегорит, остальные продолжат работать. Последовательное соединение в бытовых сетях не применяется.
Необходимые инструменты и материалы
Для качественного монтажа потребуется минимальный набор. Не нужно использовать кустарные приспособления — только профессиональный инструмент.
- Кабель. Трехжильный медный кабель сечением 1.5 мм². Марка ВВГнг-LS или NYM. Алюминиевый провод в гипсокартонные конструкции закладывать запрещено.
- Клеммники. Лучшие — WAGO 222 или 2273. Скрутки изолентой недопустимы, так как ухудшают проводимость и создают риск короткого замыкания.
- Инструмент для резки. Электрический лобзик, дрель с коронкой по гипсокартону (биметаллическая) или острый нож. Рекомендуется именно коронка — она дает идеально ровный край.
- Уровень. Лазерный или пузырьковый. Необходим для точной разметки.
- Измерительные приборы. Рулетка, карандаш, отвес для переноса точек.
- Средства защиты. Перчатки, защитные очки (гипсовая пыль агрессивна для глаз).
Разметка и подготовка отверстий
Разметка выполняется до того, как положена чистовая отделка (шпаклевка, покраска). Если светильники монтируются в уже готовый потолок, придется работать по окрашенной поверхности, что усложняет центровку.
Этап 1: Перенос схемы на потолок. Используется рулетка и лазерный уровень. Отмеряется расстояние от стен. Все точки отмечаются карандашом. Критически важно проверить, что точка не попадает на профиль каркаса. Ножницы по металлу легко режут профиль, но это ослабляет конструкцию. Лучше сдвинуть светильник на 3-5 см в сторону.
Этап 2: Проверка наличия проводки. Под потолком могут проходить провода, вентиляционные каналы или трубы. Для обнаружения используется детектор проводки. Если прибор показывает скрытый кабель, точка сверления переносится.
Этап 3: Сверление. Для работы с гипсокартоном используется коронка соответствующего диаметра. Обычно это фреза 68 мм или 75 мм. Дрель ставится на средние обороты. Нажим легкий, без рывков. Если коронка застревает, нужно провернуть её вручную. Сразу после прохождения листа сверление прекращается — лобзик или коронка провалится внутрь.
Края отверстия зачищаются наждачной бумагой (нулевкой). Если гипс осыпался, трещина замазывается акриловым герметиком или шпаклевкой до установки светильника.
Прокладка кабеля и подключение
Проводка монтируется до установки гипсокартона или в уже готовые технологические отверстия. Второй вариант сложнее, так как требует аккуратности.
Монтаж через отверстия. В каждом отверстии оставляется петля провода длиной 15-20 см. Провод заводится в отверстие с помощью проволоки-зонда. Важно следить, чтобы кабель не провисал ниже уровня гипсокартона. Он фиксируется к базовому потолку пластиковыми хомутами или скобами.
Соединение проводов. На каждом светильнике есть три контакта: фаза (L), ноль (N), земля (PE). Цветовая маркировка строгая: коричневый или черный — фаза, синий — ноль, желто-зеленый — земля. Все соединения выполняются только клеммниками WAGO. Если светильник 12 В, между клеммником и прибором включается трансформатор. Трансформатор прячется за гипсокартоном. У каждого трансформатора есть максимальная нагрузка — сумма мощностей ламп не должна её превышать.
Проверка. Перед фиксацией светильника цепь прозванивается тестером или мультиметром. Проверяется наличие фазы на контакте и отсутствие короткого замыкания. Только после этого подается напряжение.

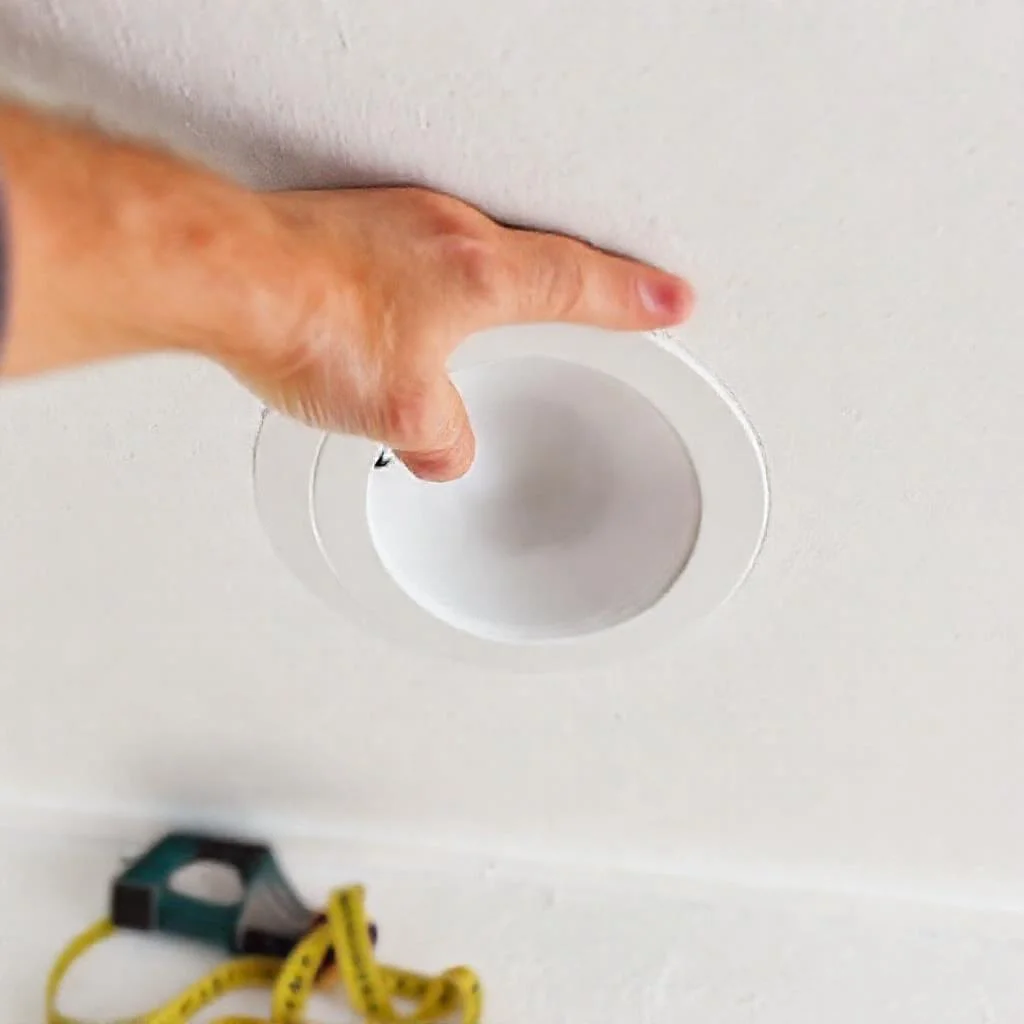

Установка светильника в отверстие
Это самый ответственный этап. Механизм крепления прост: пружинные лапки поджимаются пальцами, прибор вставляется в отверстие, лапки расправляются и прижимают корпус с обратной стороны.
Алгоритм действий:
- Клеммник с проводами подключается к разъему на корпусе светильника. Важно не перепутать полярность, если лампа 12 В.
- Лампочка вкручивается или вставляется в цоколь до щелчка. Если установить лампу после фиксации корпуса, это будет сложно сделать из-за ограниченного пространства.
- Пружинные зажимы сжимаются пальцами. Зажимы очень тугие — рекомендуется надеть перчатки, иначе можно поранить кожу.
- Светильник вводится в отверстие до упора. Пружины должны щелкнуть, встав в рабочее положение.
- Легким движением выравнивается декоративное кольцо. Оно должно плотно прилегать к потолку, без зазора.
Если пружины ослабли со временем (такое бывает у дешевых моделей), светильник будет выпадать. В этом случае зажимы подгибаются пассатижами на 2-3 мм внутрь. Если светильник не держится в гипсокартоне, помогает тонкий слой силиконового герметика по краю отверстия — он фиксирует корпус за счет адгезии.
Подключение к сети 220 В
Точечные светильники подключаются к распределительной коробке или к выключателю. Схема параллельного подключения проста: все нулевые провода (синие) объединяются в одну клемму, все фазные (коричневые) — в другую. Земля соединяется отдельно.
Выключатель разрывает цепь фазы. Если выключатель разрывает ноль, лампа будет гореть слабо даже в выключенном состоянии. Это опасно — при замене лампы на корпусе может оказаться потенциал. Проверяется правильность подключения индикаторной отверткой.
Для группы из 10-15 светильников рассчитывается нагрузка на выключатель. Стандартный автомат 10 А выдерживает 2.2 кВт. Типичная нагрузка от 15 светодиодных ламп (10 Вт каждая) — 150 Вт. Этого достаточно. Установка УЗО на линию освещения обязательна, особенно в ванной и кухне.
Частые ошибки начинающих
Даже опытные электрики иногда допускают промахи. Ниже перечислены самые распространенные проблемы и способы их избежать.
- Попадание в профиль. Сверлить металлический профиль крайне нежелательно. Исправить ситуацию можно смещением отверстия на 10-15 мм и заделкой старого отверстия гипсовой заплаткой.
- Повреждение лампы. Пыль и гипсовая крошка царапают рассеиватель. Перед установкой лампы нужно продуть отверстие пылесосом.
- Скрутки проводов. Самая опасная ошибка. Скрутка под нагрузкой греется и воспламеняет гипсокартон. Используются только клеммники.
- Игнорирование заземления. Металлический корпус без заземления при пробое фазы становится смертельно опасным. Земля обязательна.
- Неправильная высота корпуса. Перед покупкой измеряется расстояние от ГКЛ до плиты. Если лампа не влезает, придется менять модель.
Теплоизоляция и безопасность
Между светильником и теплоизоляцией (минвата, пенопласт) должен оставаться воздушный зазор — минимум 3 см. Светодиодные лампы греются слабо, но блоки питания 12 В выделяют тепло. Если корпус прилегает к утеплителю, блок перегревается и выходит из строя. В этом случае вокруг светильника делается подрезка изоляции.
Гипсокартон негорюч, но покрытие (краска, шпаклевка) могут дымиться при перегреве. Если используется лампа накаливания мощнее 60 Вт, вокруг неё должна быть установлена термостойкая прокладка. На практике в гипсокартон ставят только светодиоды или компактные люминесцентные лампы мощностью до 15 Вт.
Замена светильников без демонтажа потолка
Если старый светильник вышел из строя, его можно заменить, не снимая лист гипсокартона. Лапки сжимаются руками, корпус вытягивается вниз. Провода отсоединяются от клеммника. Новый светильник устанавливается в то же отверстие. Если отверстие разбилось (край осыпался), используется монтажная рамка большего диаметра или декоративная накладка.
Если светильник залип на краске, края отверстия прорезаются острым ножом. Лезвие заводится между декоративным кольцом и потолком. После отделения кольца светильник извлекается.
Финишная отделка и проверка
После установки всех светильников включается напряжение. Каждый прибор должен гореть ровно, без мерцания. Мерцание указывает на неисправность трансформатора или неправильное подключение диммера.
Декоративное кольцо должно плотно прилегать к потолку. Если кольцо болтается, его фиксируют каплей клея для пластика. Если видны неровности, стык маскируется акриловым герметиком под цвет потолка.
Точечные светильники не нуждаются в обслуживании. Средний срок службы светодиодного оборудования — 30-50 тысяч часов. Единственная профилактическая мера — периодическая протирка ламп от пыли влажной салфеткой. Пыль снижает световой поток до 20%.
Сводная таблица данных
В таблице ниже приведены ключевые параметры и характеристики для монтажа точечных светильников в гипсокартон, включая требования к светильникам, проводке, электрическим параметрам и геометрии расположения, строго на основе приведенного текста статьи.
| Категория | Параметр / Характеристика | Значение / Описание (из текста) |
|---|---|---|
| Светильник (для ГКЛ) | Тип монтажа | Только встраиваемые модели (с пружинными лапками-цангами и декоративным кольцом) |
| Посадочное отверстие (диаметр) | 60-75 мм (самый распространенный) | |
| Минимальная высота корпуса | 30 мм (для ламп ГУ4 требуется 45-50 мм) | |
| Рекомендуемый тип лампы | Светодиодные (накаливания не мощнее 40 Вт) | |
| Защита IP | Для жилых комнат — IP20; для ванной — не ниже IP44 | |
| Типы цоколей | Цоколь G5.3 | Чаще на 12 В, требуется внешний трансформатор |
| Цоколь GX53 | Работает от сети 220 В, трансформатор не требуется | |
| Расчеты и расположение | Расстояние между центрами светильников | 1-1.5 метра (оптимальное) |
| Отступ от стены | 60 см | |
| Рекомендация по мощности на 1 м² | 1 светильник мощностью 7-10 Вт | |
| Электрика и кабель | Требования к кабелю | Медный, трехжильный, сечение 1.5 мм² (марки ВВГнг-LS или NYM) |
| Тип соединений | Только клеммники (рекомендованы WAGO 222 или 2273) | |
| Схема подключения | Параллельное (последовательное не применяется) | |
| Ограничения при сверлении | Минимальный отступ от шва ГКЛ | Не ближе 30 см (риск растрескивания) |
| Попадание в профиль | Нежелательно; лучше сдвинуть светильник на 3-5 см в сторону | |
| Теплоизоляция и зазоры | Зазор между светильником и утеплителем | Минимум 3 см (воздушный) |
| Зазор между ГКЛ и базовым потолком | Минимум 5-7 см (для прокладки кабеля и тыльной части) | |
| Проверка и безопасность | Проверка перед установкой | Прозвонка цепи тестером/мультиметром (фаза, отсутствие КЗ) |
| Защита линии | Обязательна установка УЗО (особенно в ванной и кухне) |
Частые вопросы по теме (FAQ)
Как правильно выбрать диаметр посадочного отверстия и коронку для резки гипсокартона?
Посадочное отверстие должно строго соответствовать паспортным данным светильника. Самый распространенный диаметр — 60-75 мм. Для резки рекомендуется использовать биметаллическую коронку соответствующего диаметра (например, 68 мм или 75 мм). Дрель ставят на средние обороты, нажим должен быть легким, без рывков. Сразу после прохождения листа сверление прекращают, чтобы инструмент не провалился внутрь.
Что делать, если точка установки светильника совпала с металлическим профилем каркаса?
Сверлить металлический профиль крайне нежелательно, так как это ослабляет конструкцию. Лучше всего сдвинуть светильник на 3-5 см в сторону. Если ошибка уже обнаружена после сверления, необходимо сместить отверстие на 10-15 мм, а старое отверстие заделать гипсовой заплаткой.
Какие провода и клеммники нужно использовать для подключения точечных светильников?
Необходимо использовать трехжильный медный кабель сечением 1.5 мм² (марка ВВГнг-LS или NYM). Алюминиевый провод запрещен. Для соединения проводов применяются исключительно клеммники WAGO (модели 222 или 2273). Скрутки изолентой недопустимы, так как они ухудшают проводимость и создают риск короткого замыкания и возгорания.
Как правильно закрепить светильник, чтобы он не выпадал из гипсокартона?
Алгоритм действий: подключите клеммник к разъему корпуса, вставьте лампочку в цоколь до щелчка, сожмите пружинные зажимы пальцами (в перчатках, чтобы не пораниться) и введите светильник в отверстие до упора. Пружины должны щелкнуть, зафиксировав корпус. Если со временем пружины ослабли, их подгибают пассатижами на 2-3 мм внутрь. В крайнем случае можно нанести тонкий слой силиконового герметика по краю отверстия для дополнительной фиксации.
Почему после установки светильник мерцает, и как это исправить?
Мерцание указывает на неисправность трансформатора (для 12 В моделей) или неправильное подключение диммера. Перед фиксацией светильника необходимо мультиметром проверить наличие фазы на контакте и отсутствие короткого замыкания. Для системы 220 В убедитесь, что выключатель разрывает фазу, а не ноль. Если проблема возникла после сборки, проверьте соответствие суммарной мощности ламп максимальной нагрузке трансформатора.
