Механизм работы детской блокировки задних дверей
Детская блокировка задних дверей представляет собой пассивную систему безопасности, предназначенную для предотвращения открывания двери изнутри салона. Данное устройство является обязательным элементом конструкции для большинства современных автомобилей, сертифицированных для рынков Европы, Северной Америки и Азии. Основная задача механизма — исключить случайное открытие двери ребенком во время движения.
Принцип работы блокировки основан на разрыве механической связи между внутренней ручкой открывания и дверным замком. В заблокированном состоянии поворот внутренней ручки не приводит к перемещению тяги, соединяющей ручку с защелкой замка. При этом внешняя ручка сохраняет полную функциональность вне зависимости от положения блокировки.
Конструктивно система реализуется двумя основными способами: механическим рычажным переключателем на торце двери и электронным сервоприводом, управляемым с центральной консоли или водительского пульта. Механический вариант является более надежным и не зависит от состояния аккумулятора автомобиля.
Механическая блокировка: устройство и активация

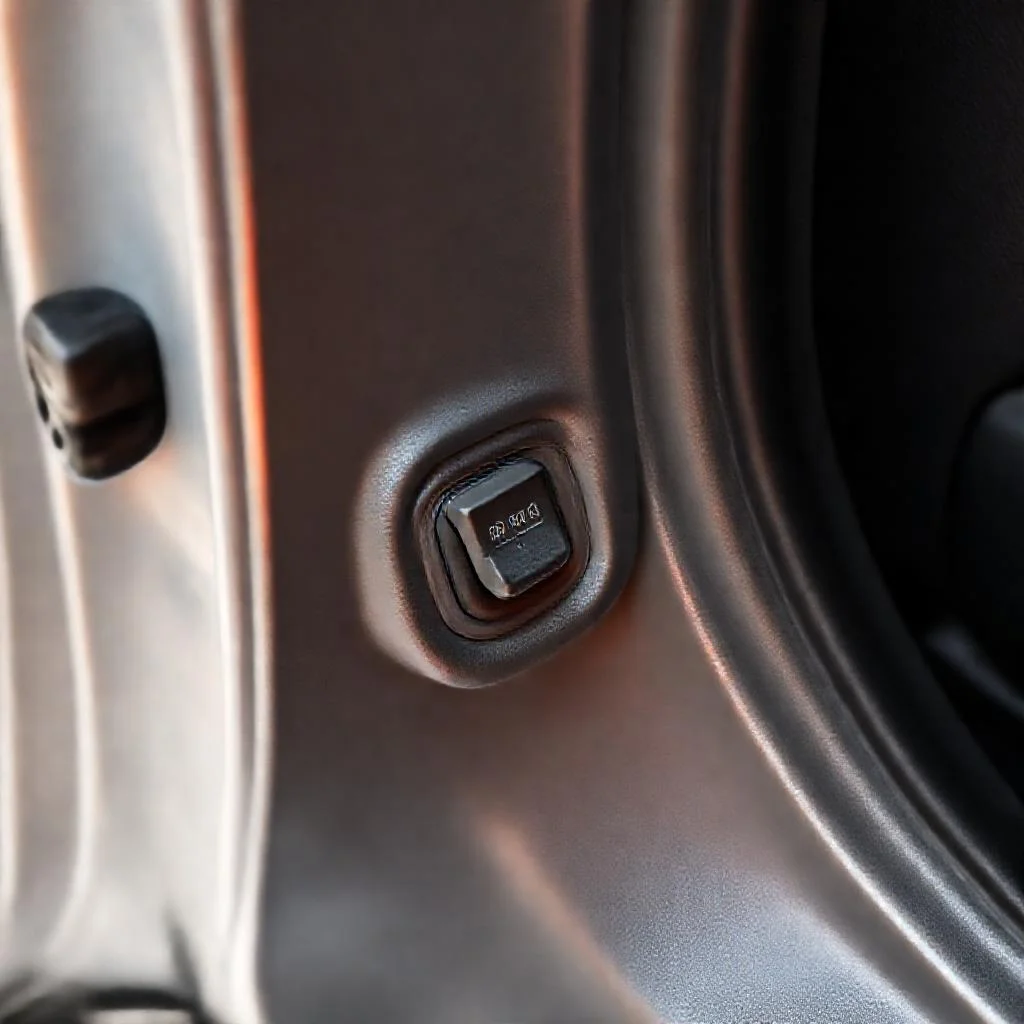

Механическая блокировка представляет собой небольшой рычажок или поворотный флажок, расположенный на торцевой части двери со стороны замка. Данный элемент доступен только при открытой двери. Для активации блокировки рычаг переводится в положение, обозначенное символом замка или детской фигурки, либо в крайнее положение, соответствующее зафиксированному состоянию.
После закрытия двери внутренняя ручка перестает воздействовать на механизм защелки. При попытке открыть дверь изнутри ручка будет перемещаться, создавая ощущение работы, но защелка останется в зацеплении. Освобождение рычага происходит только при открытии двери снаружи через внешнюю ручку.
Некоторые производители оснащают механизм пружинным фиксатором, предотвращающим самопроизвольное переключение блокировки от вибраций. Фиксация обеспечивается шариковым замком или подпружиненным штифтом, входящим в паз на кулачке переключателя. Это особенно важно для автомобилей, эксплуатируемых на дорогах с неровным покрытием.
Материал изготовления рычажков и внутренних элементов обычно представляет собой ударопрочный пластик (полиамид или ABS) либо металлические сплавы для премиальных сегментов. Металлические части хромируются или покрываются антикоррозийным составом для предотвращения окисления при эксплуатации в условиях повышенной влажности.
Расположение и обозначение механического переключателя
Стандартное расположение рычага блокировки — торец двери (сторона, обращенная к центральной стойке кузова). В зависимости от модели автомобиля переключатель может находиться на уровне ручки замка или быть смещенным на 10–15 сантиметров вверх или вниз. На некоторых внедорожниках и минивэнах блокировка размещается непосредственно на нижней части дверной карты, но доступ к ней сохраняется только при открытой двери.
Визуальное обозначение активированной блокировки варьируется. Чаще всего используется символ в виде силуэта ребенка и знака «запрещено», пиктограмма замка или надпись «Child Lock» с указателем положения ON/OFF. Индикация окрашиванием (красный круг или белая полоса) регламентируется стандартами безопасности конкретного региона.
Для активации механической блокировки не требуется специальных инструментов — управление производится пальцем. Однако для некоторых устаревших моделей может потребоваться монета или плоская отвертка для поворота специального шлица, что создает дополнительные неудобства, но повышает защиту от случайного переключения.
Электронная блокировка с сервоприводом
Электронная система блокировки задних дверей применяется в автомобилях среднего и премиального сегментов. Вместо механического переключателя используется миниатюрный электродвигатель с редуктором, управляемый сигналом от блока управления кузовными системами. Активация и деактивация производятся через меню мультимедийной системы или отдельную кнопку на центральной консоли.
Сервопривод воздействует на тот же механизм защелки, что и механическая версия, но перемещение происходит электрически. При получении сигнала о блокировке втягивается или выдвигается шток, блокирующий тягу внутренней ручки. Электронный блок управления получает данные о положении замка через микропереключатели, что позволяет отслеживать статус блокировки в реальном времени.
Преимуществом электронной системы является возможность централизованного управления с водительского места. Водитель может заблокировать обе задние двери одной кнопкой, не выходя из автомобиля. Дополнительным плюсом выступает автоматическая активация при достижении определенной скорости, если такая функция предусмотрена производителем.
Недостатком электронной системы выступает полная зависимость от бортовой сети автомобиля. При разряде аккумулятора или выходе из строя блока управления двери остаются заблокированными до восстановления питания. Для таких случаев конструкторы предусматривают аварийное механическое отключение, доступное через технологическое отверстие в двери.
Принцип работы защелки и тяг в режиме блокировки
Для понимания работы блокировки необходимо рассмотреть взаимодействие всех элементов замкового механизма. Стандартная дверная защелка (латунная рамка с поворотным язычком) фиксируется на кузовной скобе. Разблокировка происходит через систему тяг, соединяющих ручки с осью поворотного элемента защелки.
Механизм детской блокировки врезается в эту систему как промежуточное звено. В нормальном (незаблокированном) состоянии тяга внутренней ручки свободно передает усилие на рычаг защелки, поворачивая язычок и выводя его из зацепления с ответной частью на стойке кузова. При активированной блокировке тяга механически разрывается, и поворот внутренней ручки не достигает защелки.
Механический разрыв реализуется через подпружиненный кулачок или пластину с пазом. В заблокированном положении кулачок поворачивается таким образом, что ось тяги упирается в глухую стенку, а не в направляющий паз. Сила, прикладываемая к ручке, расходуется на сжатие пружины или на упругий ход пластмассовой ручки, но не передается на замок.
Внешняя ручка соединяется с защелкой по независимому каналу. Ее тяга не проходит через узел блокировки, поэтому дверь открывается снаружи в любом состоянии. Данная архитектура исключает полное запирание пассажиров внутри салона при активированной блокировке.
Особенности конструкции в различных типах автомобилей
Конструкция узла блокировки может незначительно различаться в зависимости от количества дверей и типа кузова. На двухдверных автомобилях с задними сиденьями блокировка часто отсутствует вовсе, так как посадка на задний ряд осуществляется через складывание передних кресел. В таких машинах производители устанавливают блокировку на переднюю дверь со стороны заднего пассажира.
На внедорожниках и пикапах, где задние двери могут иметь усиленную конструкцию, блокировка интегрируется в силовой каркас замка. Для таких автомобилей характерна повышенная надежность деталей, так как замки подвергаются воздействию пыли и влаги. Сальники и резиновые уплотнители защищают механизм блокировки от загрязнения.
В автомобилях с системой «открывание дверей с электроприводом» (например, модели Tesla или премиум-сегмента) блокировка интегрирована в систему управления дверьми. При активации детского замка электромагнитный активатор не реагирует на нажатие внутренней кнопки открывания. Внешние датчики касания также могут быть отключены, если блокировка требует подтверждения открытия только снаружи.
Безопасность и эвакуация при заблокированных дверях
Вопрос аварийного открытия дверей с детской блокировкой регулируется стандартами безопасности. Конструкция должна обеспечивать возможность открытия двери снаружи независимо от режима блокировки. Также предусматривается аварийное механическое открытие изнутри в случае необходимости эвакуации.
В автомобилях, оснащенных механической блокировкой, аварийное отключение производится переводом рычага в исходное положение при открытой двери. Если доступ к блоку управления невозможен, используется инструмент для отвода тяги в обход блокирующего элемента. Для электронных систем предусмотрено аварийное питание или механический дублер на случай отказа электроники.
Современные автомобили с функцией автоматического запирания дверей блокируют все двери при достижении скорости 10–20 км/ч. Детская блокировка в этом случае работает дополнительно: даже при разблокировке центрального замка внутренняя ручка остается нерабочей. Разблокировка возможна только через отключение детского замка.
При проектировании салона учитывается эргономика: рычаг блокировки должен быть доступен для быстрого переключения в экстренной ситуации. Типовая сила активации составляет от 5 до 15 Ньютонов, что исключает случайное переключение, но не требует избыточных усилий от взрослого человека.
Технические нюансы эксплуатации
Механические блокировки требуют периодического обслуживания. Со временем смазка на шарнирных соединениях высыхает, что приводит к заеданию рычага. Рекомендуется обрабатывать подвижные элементы силиконовой смазкой или WD-40 не реже одного раза в год, особенно при эксплуатации в условиях повышенной запыленности.
Электронные блокировки могут выходить из строя при коротком замыкании или обрыве проводки. Диагностика неисправностей осуществляется через блок управления кузовной электроникой. Типовая неисправность проявляется в невозможности переключения режима с центральной кнопки при сохранении работоспособности замка от механического привода.
Не следует прилагать избыточные усилия к внутренней ручке при активированной блокировке. Пластиковые элементы тяг могут сломаться при резком воздействии. Разрушение тяги приведет к необходимости замены замка в сборе, так как ремонт отдельных деталей механизма часто невозможен.
Стандартом оснащения предусматривается обязательное наличие детской блокировки на обеих задних дверях для всех автомобилей, сертифицированных после 2010 года в Европейском союзе. Аналогичные требования действуют для рынков Австралии, Японии и ряда других стран, что подтверждается директивой 2000/4/EC и последующими поправками.
Ошибки при использовании блокировки
Распространенной ошибкой является случайное переключение блокировки в момент посадки или высадки пассажиров. Если рычаг оказывается в положении блокировки, после закрытия двери она не открывается изнутри, что вызывает панику у детей. Водитель должен всегда проверять положение блокировки перед началом движения, если в автомобиле находятся маленькие пассажиры.
Водители часто путают блокировку замков дверей центральным приводом и детскую блокировку. Центральный замок управляет запиранием всех дверей, но внутренняя ручка остается рабочей. Детский замок отключает только внутреннюю ручку, не влияя на работу центрального замка. Эти системы являются независимыми и дополняют друг друга.
При эксплуатации автомобиля с детской блокировкой необходимо регулярно проверять работоспособность механизма. Достаточно открыть дверь, перевести рычаг в заблокированное положение и попытаться открыть дверь изнутри. Если ручка работает вхолостую, система исправна. При любом подозрении на неисправность следует обратиться к специалисту.
Использование детской блокировки не отменяет необходимости контроля за детьми во время движения. Механизм предотвращает открывание двери, но не исключает риск выпадения ребенка при неисправности замка или при повреждении дверной конструкции в результате аварии. Система является лишь дополнительным элементом пассивной безопасности.
Сводная таблица данных
В таблице ниже представлено сравнение двух основных типов детской блокировки задних дверей автомобиля, их характеристики, особенности конструкции, способы управления и технические параметры, основанные исключительно на данных из текста статьи.
| Параметр / Характеристика | Механическая блокировка | Электронная блокировка (с сервоприводом) |
|---|---|---|
| Тип системы | Пассивная, рычажный переключатель / поворотный флажок на торце двери | Электронная, с миниатюрным электродвигателем и редуктором |
| Элемент управления / Активация | Рычажок на торцевой части двери (доступен только при открытой двери). Для устаревших моделей может потребоваться монета или плоская отвертка. | Меню мультимедийной системы или отдельная кнопка на центральной консоли. Возможна автоматическая активация при достижении определенной скорости. |
| Принцип работы | Разрыв механической связи между внутренней ручкой и дверным замком. Поворот внутренней ручки не достигает защелки. | Электрическое перемещение штока, блокирующего тягу внутренней ручки. Управляется блоком управления кузовными системами. |
| Зависимость от электропитания | Не зависит от состояния аккумулятора автомобиля. | Полностью зависит от бортовой сети. При разряде АКБ двери остаются заблокированными до восстановления питания. |
| Возможность централизованного управления | Только с места у двери (необходимо открыть дверь). | С водительского места (одной кнопкой), или через меню. |
| Работоспособность внешней ручки | Сохраняет полную функциональность независимо от положения блокировки. | Сохраняет полную функциональность (или может быть отключена в системах с электроприводом, если блокировка требует подтверждения открытия снаружи). |
| Аварийное отключение | Перевод рычага в исходное положение при открытой двери. Если доступ невозможен — используется инструмент для отвода тяги. | Аварийное механическое отключение через технологическое отверстие в двери или аварийное питание / механический дублер. |
| Материал изготовления | Ударопрочный пластик (полиамид или ABS) / металлические сплавы для премиум-сегмента (с хромированием или антикоррозийным покрытием). | Не указано (основной элемент — электродвигатель с редуктором, блок управления, микропереключатели). |
| Типовая сила активации | От 5 до 15 Ньютонов. | Не указано (электронное управление). |
| Визуальное обозначение активации | Силуэт ребенка со знаком «запрещено», пиктограмма замка, надпись «Child Lock» с указателем ON/OFF. Индикация окрашиванием (красный круг или белая полоса). | Не указано (контроль через меню или статус на дисплее). |
| Риски и неисправности | Заедание рычага из-за высыхания смазки (рекомендуется обработка раз в год). Случайное переключение при посадке/высадке. | Выход из строя при коротком замыкании или обрыве проводки. Невозможность переключения с центральной кнопки при сохранении работы от механического привода. |
| Обслуживание | Периодическое: обработка подвижных элементов силиконовой смазкой или WD-40 (не реже раза в год). | Диагностика неисправностей через блок управления кузовной электроникой. |
| Надежность | Более надежный вариант, не зависит от вибраций (благодаря пружинному фиксатору). | Менее надежен в контексте зависимости от электроники, но удобнее. |
| Применение | Большинство современных автомобилей (рычажок на торце двери). | Автомобили среднего и премиального сегментов. |
| Стандарты и требования | Обязательное наличие на обеих задних дверях для автомобилей, сертифицированных после 2010 года в ЕС, а также для рынков Австралии, Японии (директива 2000/4/EC). | |
Частые вопросы по теме (FAQ)
Как именно механическая блокировка задней двери предотвращает её открытие ребёнком?
Принцип работы основан на разрыве механической связи между внутренней ручкой открывания и дверным замком. В заблокированном состоянии поворот внутренней ручки не передаёт усилие на защелку замка, так как тяга механически разрывается. Ручка перемещается вхолостую, создавая ощущение работы, но защелка остаётся в зацеплении. При этом внешняя ручка сохраняет полную функциональность. Это реализуется через подпружиненный кулачок или пластину с пазом: в заблокированном положении ось тяги упирается в глухую стенку, а не в направляющий паз.
Как активировать механическую блокировку и где она находится?
Механическая блокировка представляет собой рычажок или поворотный флажок на торцевой части двери со стороны замка (обращена к центральной стойке кузова). Элемент доступен только при открытой двери. Для активации рычаг переводится в положение, обозначенное символом замка или силуэта ребёнка со знаком «запрещено», либо в крайнее зафиксированное положение. Возможна индикация окрашиванием (красный круг или белая полоса). Для устаревших моделей может потребоваться монета или отвертка для поворота шлица, что повышает защиту от случайного переключения.
Чем отличается электронная блокировка от механической?
В электронной системе вместо механического переключателя используется миниатюрный электродвигатель с редуктором, управляемый сигналом от блока управления. Активация производится через меню мультимедийной системы или отдельную кнопку на центральной консоли, что позволяет водителю централизованно блокировать обе задние двери. Возможна автоматическая активация при достижении определённой скорости (например, 10–20 км/ч). Главный недостаток — полная зависимость от бортовой сети: при разряде аккумулятора двери остаются заблокированными до восстановления питания. Для аварийных случаев предусмотрено механическое отключение через технологическое отверстие в двери.
Можно ли открыть дверь с активированной детской блокировкой изнутри в экстренной ситуации?
В автомобилях с механической блокировкой аварийное отключение производится переводом рычага в исходное положение при открытой двери. Если доступ к рычагу невозможен, используется инструмент для отвода тяги в обход блокирующего элемента. Для электронных систем предусмотрен аварийный механический дублер на случай отказа электроники. Типовая сила активации рычага составляет от 5 до 15 Ньютонов, чтобы исключить случайное переключение, но позволить быстрое переключение взрослым. Конструкция обеспечивает возможность открытия двери снаружи независимо от режима блокировки.
Требуется ли обслуживание для механизма детской блокировки?
Да, механические блокировки требуют периодического обслуживания — рекомендуется обрабатывать подвижные элементы силиконовой смазкой или WD-40 не реже одного раза в год, особенно при эксплуатации в условиях повышенной запылённости. Также следует регулярно проверять работоспособность: открыть дверь, перевести рычаг в заблокированное положение и попытаться открыть дверь изнутри. Если ручка работает вхолостую — система исправна. Не следует прилагать избыточные усилия к внутренней ручке при активированной блокировке, так как это может привести к поломке пластиковых тяг и необходимости замены замка в сборе.
