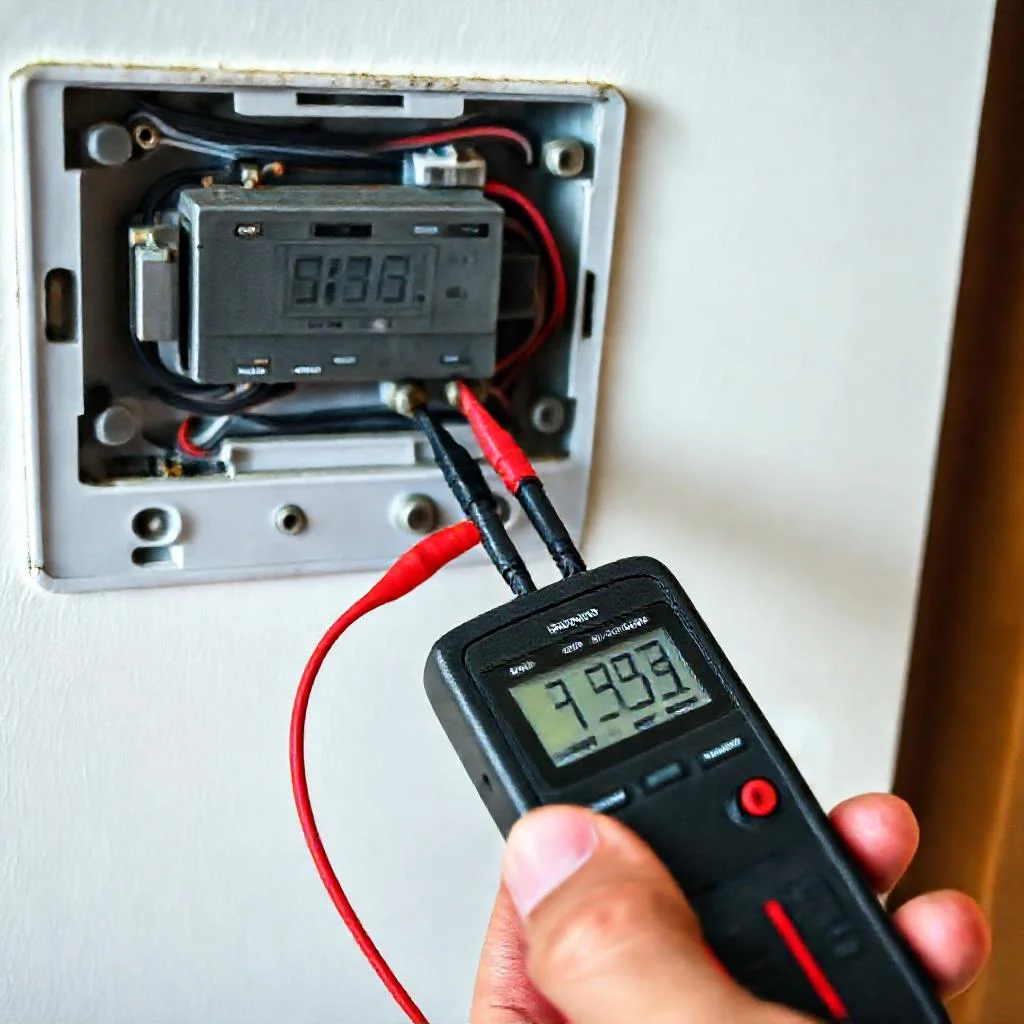

Как проверить терморегулятор теплого пола мультиметром: пошаговое руководство
Терморегулятор является ключевым элементом системы теплого пола, отвечающим за поддержание заданной температуры и управление нагревательными элементами. Выход из строя этого устройства приводит либо к полному отказу системы, либо к неконтролируемому нагреву, что чревато повреждением напольного покрытия. Диагностика терморегулятора с помощью мультиметра — точный и доступный метод, позволяющий выявить неисправность без замены всего блока. Ниже представлен профессиональный алгоритм проверки, основанный на физике работы электрических цепей и конструкции типовых термостатов.
Устройство и принцип работы терморегулятора
Прежде чем приступать к измерениям, необходимо понимать, из каких функциональных узлов состоит прибор. Внутри корпуса терморегулятора находятся:
- Коммутационный элемент (симистор или электромеханическое реле), замыкающий и размыкающий цепь питания нагревательных матов или кабеля.
- Датчик температуры (термистор) — обычно выносной, встроенный в пол, или встроенный в корпус для воздушных моделей.
- Плата управления с микроконтроллером и элементами индикации.
- Клеммная колодка для подключения питающего кабеля (220 В) и нагрузки (теплый пол).
Любой терморегулятор, независимо от производителя (Teplolux, Devreg, DEVI, Rehau), работает по принципу сравнения сопротивления датчика с эталонным значением, установленным пользователем. Если фактическая температура ниже заданной, симистор открывается и подает напряжение на нагревательный элемент. Задача мастера — проверить три основных звена этой цепи: приход питания, исправность датчика и срабатывание коммутатора.
Необходимое оборудование и меры безопасности
Для проверки потребуется цифровой мультиметр с функцией измерения сопротивления (омметр), переменного напряжения (вольтметр) и, желательно, с возможностью прозвонки диодов. Работа проводится при отключенном автомате, за исключением этапов с подачей напряжения для теста коммутации.
Строго соблюдаются следующие правила:
- Все манипуляции с подключением щупов к клеммам выполняются при отключенном вводном автомате.
- Включение автомата для измерения напряжения 220 В производится только после того, как щупы надежно зафиксированы на контактах, а руки оператора находятся на изолированных рукоятках.
- Используется мультиметр с исправной изоляцией щупов и категорией безопасности CAT III не ниже.
- Работа производится в сухом помещении при отсутствии влаги на полу и стенах.
Этап 1: Визуальный осмотр и проверка питания
Первый шаг — обесточить систему и открыть корпус терморегулятора. После снятия лицевой панели и декоративной рамки визуально оценивается состояние контактов и платы. Наличие подгоревших дорожек, вздутых конденсаторов или следов оплавления пластика указывает на локальное короткое замыкание или перегрев. Если видимых дефектов нет, мультиметр переводится в режим измерения переменного напряжения (диапазон 500–750 В).
При включенном автомате щупы прикладываются к клеммам L (фаза) и N (ноль) на входе терморегулятора. Мультиметр должен показать значение 220–240 В. Отсутствие напряжения свидетельствует о неисправности вводной цепи, автоматического выключателя или УЗО. Если напряжение есть, автомат отключается, и проверка продолжается.
Этап 2: Тестирование датчика температуры (термистора)
Датчик — самая уязвимая часть системы, так как он залит в стяжку и подвержен механическим воздействиям. Для его проверки мультиметр переключается в режим измерения сопротивления (2000 Ом — 20 кОм). Номиналы термисторов различаются в зависимости от модели, но для большинства систем теплого пола стандартное сопротивление при +25°C составляет от 5 до 15 кОм.
Щупы подключаются к клеммам датчика на терморегуляторе (обычно обозначены как “Sensor” или “NTC”). Далее сравниваются показания с таблицей сопротивлений для конкретной модели (обычно указана в паспорте).
- Короткое замыкание (0 Ом или близкое к нулю): указывает на пробой изоляции или замыкание провода датчика внутри стяжки.
- Обрыв цепи (бесконечно большое сопротивление, “1” на дисплее): датчик переломан или провод перебит.
- Завышенные или заниженные показания: отклонение от номинала более чем на 20% при известной температуре требует замены датчика.
Для терморегуляторов с выносным датчиком (например, Devireg 530 или Teplolux MCS 350) можно провести тест, сняв датчик с клемм и измерив сопротивление непосредственно на его контактах. Если датчик исправен, измерение в режиме генератора тепла (сжатие термистора пальцами) должно плавно уменьшать сопротивление (для NTC-терморезисторов).
Этап 3: Проверка цепи нагрузки (теплого пола) на короткое замыкание
Перед проверкой работы реле необходимо убедиться в исправности самой нагревательной секции. Измеряется сопротивление между клеммами нагрузки (Load, “Heat” или “Out”). Для этого отключается питание, и мультиметр в режиме омметра подключается к этим выводам. Сопротивление пола рассчитывается по закону Ома: R = U² / P.
Пример: мощность секции 150 Вт при 230 В. Идеальное сопротивление составит 230² / 150 = 52900 / 150 = 352 Ом. Реальные показания могут отклоняться на 5–10% из-за погрешности измерений и допусков производства. Если сопротивление ниже расчетного на 50% и более, это говорит о межвитковом замыкании. Если сопротивление бесконечно — обрыв нагревательной жилы.
- Сопротивление изоляции: для профессиональной диагностики необходим мегаомметр (500 В). Между жилой нагревательного кабеля и заземляющей оплеткой сопротивление должно быть не менее 20 МОм. Обычным мультиметром эта величина не измеряется, так как на пределе 2000 кОм прибор покажет бесконечность, даже если изоляция повреждена.
Этап 4: Проверка работы силового коммутатора (реле или симистора)
Этот этап выполняется после подтверждения исправности датчика и нагрузки. Проверяется, замыкает ли терморегулятор цепь при подаче команды на нагрев. Для механических моделей с поворотным регулятором алгоритм прост: мультиметр в режиме омметра (или прозвонки) подключается к клеммам нагрузки. При вращении рукоятки из крайнего левого положения (выкл.) в правое сопротивление должно изменяться с бесконечного на значение сопротивления пола (0–300 Ом).
Для электронных моделей проверка сложнее. После подачи питания (220 В на вход) и подключения исправного датчика (например, резистор 10 кОм), необходимо выставить заданную температуру выше текущей. Через 10–30 секунд реле должно щелкнуть, и на клеммах нагрузки появится напряжение 220 В (измеряется вольтметром). Если реле не срабатывает даже при заведомо корректных показаниях датчика, неисправна плата управления или блок питания (выход из строя стабилизатора 5 В или 3,3 В).
Этап 5: Тест симистора мультиметром (для бесконтактных блоков)
В современных терморегуляторах вместо громоздких реле часто стоят полупроводниковые ключи — симисторы. Проверить симистор мультиметром можно только косвенно, так как для его открытия требуется управляющий импульс. Обычный тест в режиме прозвонки диодов между силовыми выводами (MT1 и MT2) должен показывать бесконечность в обе стороны в обесточенном состоянии. Если прозвонка показывает короткое замыкание (0 В или близкое к нулю), симистор пробит. Это одна из самых частых причин, когда теплый пол не выключается и греет непрерывно.
Для точной проверки симистора требуется разобрать терморегулятор и, отключив его от сети, измерить падение напряжения на управляющем переходе (Gate — MT1). Нормальный симистор должен показать 0.6–1.2 В при прямом включении (щипцы красный на Gate, черный на MT1) и бесконечность при обратном.
Типовые неисправности и их выявление приборами
На основе практики сервисных центров, статистика неисправностей терморегуляторов распределяется следующим образом:
- 70% — выход из строя выносного датчика (обрыв или деградация термистора).
- 20% — пробой силового элемента (симистора или реле) из-за скачков напряжения.
- 10% — неисправности блока питания или контактов клеммной колодки.
Например, если при включении автомата на экране ничего не отображается, но на L и N есть 220 В, проверяется DC-выход блока питания. Стандартное значение — 5 В или 3.3 В постоянного тока на контактах микроконтроллера. Отсутствие этого напряжения говорит о неисправности импульсного преобразователя. В таком случае терморегулятор проще заменить целиком, так как ремонт блока питания экономически нецелесообразен.
Искусственная эмуляция датчика для проверки
Если под рукой нет запасного датчика, но нужно проверить срабатывает ли реле, используется метод подстановки. Берется переменный резистор (потенциометр) номиналом 100 кОм и временно подключается к клеммам датчика. Резистор выставляется в положение, соответствующее высокой температуре (например, 2–3 кОм для NTC-термистора). Затем включается питание терморегулятора и на панели задается минимальная температура. Реле должно быть разомкнуто. После этого резистором имитируется холодный пол (сопротивление 20–50 кОм). Терморегулятор должен дать команду на нагрев — на нагрузке появится 220 В. Данный метод позволяет однозначно определить неисправность платы управления или датчика.
Ошибки при измерениях и способы их избежать
Самая распространенная ошибка — проверка сопротивления нагрузки на клеммах терморегулятора без отключения самого прибора от сети. Если оставить питание включенным, мультиметр измеряет сопротивление внутреннего блока питания, а не нагревательной секции. Второй типичный промах — использование неправильного диапазона. Сопротивление исправного датчика при комнатной температуре лежит в единицах килоом, а сопротивление токовых проводов (фаза, ноль) — доли Ома. Если поставить диапазон 200 Ом для проверки датчика, мультиметр покажет перегрузку. Третья ошибка — игнорирование полярности при измерении полупроводников (диодов, симисторов). Для симисторов полярность не критична, но для биполярных транзисторов в старых моделях — важна.
Заключительный вердикт по результатам диагностики
Мультиметр — универсальный инструмент, позволяющий за 10 минут локализовать проблему. Если после проверки всех узлов (питание, датчик, нагрузка) выясняется, что приходит 220 В, датчик исправен (показывает корректное сопротивление при известной температуре), а реле не замыкает цепь — терморегулятор неисправен и подлежит замене. Если же реле щелкает, но теплый пол не греет, виноват либо сам нагревательный кабель (обрыв), либо плохой контакт в клеммнике. В этом случае демонтируется терморегулятор, и измеряется сопротивление непосредственно на концах греющего кабеля. Успешная локализация неисправности с помощью мультиметра экономит от 50 до 100% бюджета на ремонт, исключая замену заведомо исправных деталей.
Сводная таблица данных
В таблице ниже представлены ключевые параметры и результаты измерений для диагностики терморегулятора теплого пола, основанные на данных из статьи. Указаны ожидаемые значения для исправных элементов, типичные неисправности и интерпретация показаний мультиметра, что позволяет систематизировать процесс проверки.
| Этап проверки | Элемент / Цепь | Режим мультиметра | Норма (исправное состояние) | Неисправность (показания и причина) |
|---|---|---|---|---|
| 1. Проверка питания | Клеммы L (фаза) и N (ноль) на входе | Переменное напряжение (500–750 В) | 220–240 В | 0 В — неисправность вводной цепи, автомата или УЗО |
| 2. Тест датчика (термистора) | Клеммы «Sensor» или «NTC» | Сопротивление (2000 Ом – 20 кОм) | 5–15 кОм (при +25°C) | 0 Ом (КЗ) — пробой изоляции; «1» (обрыв) — перелом провода; отклонение >20% — деградация |
| 3. Проверка цепи нагрузки | Клеммы нагрузки (Load, «Heat», «Out») | Сопротивление (омметр) | Рассчитывается по формуле R = U² / P. Пример: 352 Ом для 150 Вт при 230 В. Допуск 5–10%. | Ниже расчетного на 50%+ — межвитковое замыкание; бесконечность — обрыв нагревательной жилы |
| 4. Проверка сопротивления изоляции | Жила кабеля и заземляющая оплетка | Мегаомметр (500 В) | Не менее 20 МОм | Обычным мультиметром не измеряется (покажет бесконечность даже при повреждении) |
| 5A. Коммутатор (механический) | Клеммы нагрузки (режим омметра) | Омметр или прозвонка | Изменяется с бесконечности до 0–300 Ом при вращении ручки из «выкл.» в «макс.» | Нет переключения — неисправность регулятора или контактов |
| 5B. Коммутатор (электронный) | Клеммы нагрузки (режим вольтметра) | Переменное напряжение | 220 В при заданной температуре выше текущей (через 10–30 сек) | 0 В при исправном датчике — неисправна плата управления или блок питания |
| 6. Симистор (полупроводниковый ключ) | Силовые выводы (MT1 и MT2) | Прозвонка диодов (обесточено) | Бесконечность в обе стороны | Короткое замыкание (0 В) — симистор пробит (пол не выключается) |
| 7. Симистор (управляющий переход) | Gate — MT1 | Падение напряжения (прямое включение) | 0.6–1.2 В (красный на Gate, черный на MT1) | Бесконечность при обратном — норма; иное — неисправность |
| 8. Блок питания (DC-выход) | Контакты микроконтроллера | Постоянное напряжение | 5 В или 3.3 В (если есть 220 В на входе, но экран пуст) | Отсутствие — неисправность импульсного преобразователя |
Частые вопросы по теме (FAQ)
Какое сопротивление должен показывать исправный датчик температуры (термистор) теплого пола при проверке мультиметром?
Стандартное сопротивление большинства исправных термисторов систем теплого пола при комнатной температуре (+25°C) составляет от 5 до 15 кОм. Если мультиметр показывает 0 Ом (короткое замыкание) или бесконечно большое сопротивление (обрыв), датчик неисправен. Отклонение от номинала более чем на 20% при известной температуре также требует замены.
Как мультиметром проверить, исправен ли симистор (полупроводниковый ключ) в терморегуляторе?
В обесточенном состоянии между силовыми выводами симистора (MT1 и MT2) мультиметр в режиме прозвонки диодов должен показывать бесконечность в обе стороны. Если прибор показывает короткое замыкание (0 В или близкое к нулю), симистор пробит. Для точной проверки измерьте падение напряжения на переходе Gate-MT1: исправный элемент покажет 0.6–1.2 В при прямом включении и бесконечность при обратном.
Какое сопротивление должен показать мультиметр на клеммах нагрузки (нагревательной секции) теплого пола?
Расчетное сопротивление нагревательной секции определяется по закону Ома: R = U² / P. Для примера, при мощности 150 Вт и напряжении 230 В идеальное сопротивление составляет 352 Ом. Реальные показания могут отклоняться на 5–10%. Если сопротивление ниже расчетного на 50% и более, вероятно межвитковое замыкание. Бесконечное сопротивление указывает на обрыв нагревательной жилы.
Почему при проверке цепи нагрузки на терморегуляторе нужно обязательно отключать питание?
Если не отключить питание терморегулятора, мультиметр в режиме омметра будет измерять сопротивление внутреннего блока питания прибора, а не фактическое сопротивление нагревательного кабеля. Это приведет к некорректным показаниям и ложной диагностике. Все измерения сопротивления проводятся только при отключенном вводном автомате.
Как проверить терморегулятор с помощью мультиметра, если не работает его блок питания (дисплей не горит при наличии 220 В на входе)?
При наличии 220 В на клеммах L и N и отсутствии свечения дисплея проверьте напряжение на DC-выходе блока питания. Стандартные значения — 5 В или 3.3 В постоянного тока на контактах микроконтроллера. Отсутствие этого напряжения говорит о неисправности импульсного преобразователя. В этом случае терморегулятор подлежит замене, так как ремонт блока питания экономически нецелесообразен.
