Диагностика катушки зажигания при нестабильной работе двигателя
Ситуация, при которой двигатель внутреннего сгорания начинает работать с перебоями, а в народе говорят, что мотор «троит», знакома многим водителям. Это явление характеризуется потерей мощности, вибрацией, плавающими оборотами и характерным звуком выхлопа. Чаще всего причиной такого поведения является пропуск зажигания в одном или нескольких цилиндрах. Первым подозреваемым в этом случае выступает катушка зажигания. Понимание методик её проверки позволяет точно локализовать неисправность без обращения в сервис.
Катушка зажигания представляет собой трансформатор напряжения, который преобразует низковольтное напряжение бортовой сети (12 В) в импульсы высокого напряжения (до 30–40 кВ) для образования искры на свече зажигания. Отказ этого элемента приводит к тому, что топливно-воздушная смесь в цилиндре не воспламеняется. Двигатель продолжает работать за счет остальных цилиндров, но теряется баланс мощности и равномерность хода. Для проверки катушки используется комплекс методов, включающий визуальный осмотр, тестирование мультиметром и оценку искрообразования.
Первичные признаки неисправности катушки
Прежде чем начинать инструментальную диагностику, следует убедиться, что симптомы действительно указывают на катушку зажигания, а не на свечи, форсунки или проблемы с компрессией. На работу этого узла указывают несколько характерных признаков.
- Неравномерная работа на холостом ходу. Обороты плавают, двигатель вибрирует с повышенной амплитудой.
- Провалы при разгоне. При нажатии на педаль акселератора автомобиль дергается, наблюдается недостаток тяги.
- Затрудненный пуск. Стартер крутит двигатель, но схватывание происходит не сразу или через раз.
- Повышенный расход топлива. Несгоревшее топливо вылетает в выпускной коллектор, что фиксируется лямбда-зондом и заставляет ЭБУ обогащать смесь.
- Индикатор Check Engine. На приборной панели загорается лампа неисправности, а в блоках управления фиксируются коды пропусков зажигания (P0300–P0304).
Техника безопасности перед началом работ
Элементы системы зажигания генерируют очень высокое напряжение, способное вызвать серьезный электрический удар или повреждение электроники. Перед проверкой катушки следует обязательно отключать зажигание, вынимать ключ и снимать клемму «минус» с аккумуляторной батареи. Даже после выключения двигателя в конденсаторах и самой катушке может сохраняться остаточный заряд.
Не рекомендуется проверять искру «на массу» в современных системах зажигания с индивидуальными катушками. Такой метод может вывести из строя коммутатор или блок управления двигателем. Если конструкция автомобиля предусматривает контактную или бесконтактную систему с общим распределителем, метод проверки искры на массу допускается, но с осторожностью. Категорически запрещается касаться высоковольтных проводов при работающем двигателе.
Визуальный осмотр как первый этап
Видимое состояние катушки зажигания часто рассказывает о неисправности больше, чем электрические тесты. Осмотр начинается с корпуса и места установки. На катушке не должно быть трещин, сколов, следов оплавления пластика. Особое внимание уделяется резиновому наконечнику, который надевается на свечу. Если на нем есть разрывы, следы пробоя в виде черных полос или белого налета, катушка подлежит замене.
Влага и грязь под высоковольтной частью также являются частой причиной пробоя искры. Вода создает токопроводящий мостик, по которому импульс уходит на массу, минуя свечу. Если после осмотра катушка выглядит чистой и неповрежденной, следует переходить к проверке контактов разъема. Пины не должны быть окислены или погнуты. Плохой контакт в низковольтной цепи может имитировать неисправность самой катушки.

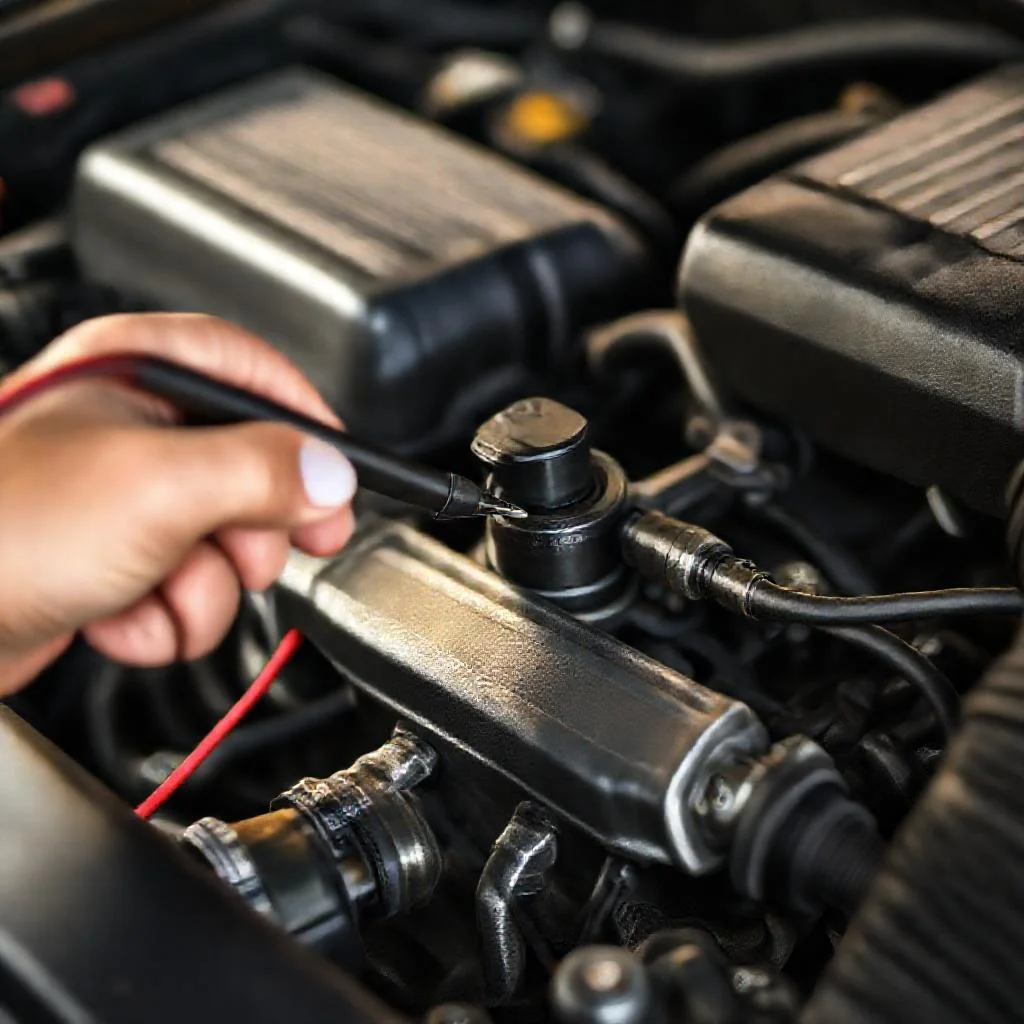

Проверка мультиметром: сопротивление обмоток
Наиболее объективным и точным методом диагностики в гаражных условиях является прозвонка обмоток катушки мультиметром. Этот тест позволяет выявить межвитковое замыкание или обрыв цепи. Следует использовать цифровой мультиметр с функцией измерения сопротивления. Для разных типов катушек эталонные значения отличаются.
Измерение первичной обмотки
Первичная обмотка состоит из относительно небольшого числа витков толстого медного провода. Её сопротивление обычно находится в диапазоне от 0,2 до 2 Ом. Для измерения щупы мультиметра подключаются к выводам низковольтного разъема катушки. Если катушка имеет два контакта в колодке, щупы ставятся прямо на них. Если контактов три, следует искать пару «плюс питания» и «минус управления». Сопротивление ниже 0,2 Ом указывает на короткое замыкание. Бесконечно большое сопротивление говорит об обрыве.
Измерение вторичной обмотки
Вторичная обмотка намотана тонким проводом и содержит тысячи витков. Её сопротивление значительно выше. Стандартные значения для большинства катушек лежат в пределах от 5 до 15 кОм. Для измерения один щуп мультиметра устанавливается на вывод «минус» низковольтной цепи, а второй — на центральный высоковольтный вывод (пружину или место контакта со свечой). Отклонение показаний от номинальных значений в любую сторону на 20% и более свидетельствует о деградации изоляции или обрыве. На некоторых автомобилях вторичная обмотка имеет сопротивление до 30 кОм, поэтому точные данные следует искать в технической документации конкретной модели.
Метод замены и перестановки
Если мультиметра под рукой нет, а двигатель троит, можно применить логический метод, основанный на перестановке элементов. Однако он применим только для двигателей, где каждая свеча обслуживается индивидуальной катушкой (COP — Coil on Plug). Суть метода заключается в следующем: катушка с подозреваемого цилиндра переставляется на заведомо исправный цилиндр.
Перед перестановкой маркируются все катушки. Затем двигатель запускается и запоминается характер троения. Если после перестановки неисправность (пропуски зажигания) переместилась на другой цилиндр, то виновата именно катушка. Если троение осталось на прежнем месте, проблема кроется в свече, форсунке, низкой компрессии или проводке. Этот метод не требует специальных инструментов и дает быстрый результат, но требует осторожности, чтобы не повредить пластиковые защелки разъемов.
Проверка искры с использованием свечного зазора
Данный метод актуален для классических систем с бронепроводами. Для современных индивидуальных катушек он менее удобен, но возможен. Суть заключается в создании воздушного зазора, имитирующего работу свечи под давлением. Свеча выкручивается, к ней подключается высоковольтный провод катушки. Корпус свечи прикладывается к массе двигателя. При прокрутке стартером между электродами должна проскакивать яркая бело-голубая искра с четким звуком.
Важно соблюдать дистанцию: наконечник свечи не должен касаться головки блока. Слабый, желтоватый или прерывистый разряд говорит о слабой энергии катушки или её неисправности. Нормальная искра должна легко пробивать зазор в 5–7 мм. Если искры нет или она очень слабая, катушка неисправна. Повторная проверка с заведомо исправной свечой позволяет исключить неисправность самой свечи.
Осциллографическая диагностика
Наиболее точный и профессиональный метод, который используется в автосервисах — снятие осциллограммы напряжения высоковольтного разряда. Осциллограф, подключенный к вторичной цепи катушки, показывает форму импульса и напряжение пробоя. Этот метод способен выявить такие дефекты, которые не покажет мультиметр: дребезг искры, малое время горения дуги, провалы напряжения.
На исправной катушке осциллограмма демонстрирует четкий высокий пик пробоя (до 10-15 кВ), за которым следует ровная площадка горения искры длительностью около 1,5–2 миллисекунды. Если пик слишком мал, а площадка короткая или отсутствует, катушка не способна держать дугу, что приводит к пропускам зажигания на высоких оборотах. Без специального оборудования этот тест провести сложно, но он является золотым стандартом диагностики.
Проверка питания и управляющего сигнала
Иногда катушка исправна, но на неё не поступает питание или команда от блока управления. Для проверки этой гипотезы используется мультиметр в режиме вольтметра. При включенном зажигании на контакте «плюс» разъема катушки должно быть напряжение не менее 12 В (реальное напряжение АКБ). Если напряжение ниже 10 В или отсутствует, проверяется цепь питания: предохранители, реле и монтажный блок.
Управляющий импульс (минус) проверяется при помощи светодиодного щупа или логического пробника. При вращении стартера на управляющем проводе должен появляться прерывистый сигнал. Если сигнал стабильный (постоянный ноль или постоянная единица), неисправен коммутатор или блок управления. Не рекомендуется использовать обычную лампу накаливания для проверки управляющих сигналов — она создает слишком большую нагрузку и может повредить транзисторный ключ.
Тепловой тест и проверка под нагрузкой
Катушки зажигания часто выходят из строя не сразу, а после прогрева двигателя или при определенных климатических условиях. Холодная катушка может работать нормально, а при нагреве сопротивления обмоток меняются, и микротрещины в изоляции начинают пробивать. Для проверки используется тепловая пушка или обычный строительный фен. Катушку аккуратно прогревают до температуры 70–80 градусов Цельсия, не допуская перегрева пластика.
После нагрева измерение сопротивления вторичной обмотки мультиметром должно оставаться в пределах нормы. Если при нагреве сопротивление резко упало или ушло в бесконечность, это указывает на внутренний дефект. Также можно попробовать запустить двигатель сразу после прогрева катушки феном (если катушка снята, это нецелесообразно). На практике тепловую неисправность выявляют путем наблюдения: если машина троит только на горячую, а на холодную работает ровно, проблема с высокой вероятностью именно в катушке или коммутаторе.
Особенности проверки катушек для различных систем
Конструкция катушек зажигания постоянно эволюционирует. На старых двигателях с трамблером используется одна общая катушка на все цилиндры. Проверка такой катушки производится по классической методике с замером первичной и вторичной обмоток. Значения сопротивления вторички у них часто выше — до 15 кОм. Искра подается через бегунок и высоковольтные провода, поэтому проверять нужно не только катушку, но и сам распределитель.
На двухкатушечных системах (DIS — Direct Ignition System) одна катушка отвечает за два цилиндра и искра подается одновременно на обе свечи. При неисправности такой катушки троить будет сразу два цилиндра. Проверка ведется по аналогии с индивидуальной, но вторичная обмотка тестируется с учетом того, что высоковольтных выводов два. Индивидуальные катушки (COP) наиболее надежны в измерении, так как не имеют высоковольтных проводов, а их вторичные обмотки замкнуты на свечу напрямую.
Заключение и практические рекомендации
Диагностика катушки зажигания при троении двигателя — процесс последовательный и не терпящий поверхностного подхода. Начинать всегда следует с визуального осмотра и чтения кодов ошибок сканером. Если диагностика проводилась с помощью мультиметра, и катушка показала сопротивление в заданных пределах, это не гарантирует её работоспособность под нагрузкой. Иногда катушка пробивает только при 3000–4000 оборотах и высоком давлении в цилиндре, что не выявить статическими тестами.
Оптимальная стратегия — сочетание нескольких методов: замер сопротивления, проверка искры на специальном разряднике и осциллографический контроль. Если автомобиль оснащен независимой системой зажигания на каждую свечу, самым быстрым способом локализации неисправности остается метод перестановки катушек с соседнего цилиндра. При обнаружении дефекта катушка не подлежит ремонту (за исключением редких случаев замены колпачка). Замена производится только на новую деталь от проверенного производителя, так как восстановленные катушки имеют нестабильный ресурс.
Сводная таблица данных
В представленной ниже таблице систематизированы ключевые параметры, методы проверки и характерные признаки неисправностей катушки зажигания, описанные в статье. Данные структурированы для быстрой диагностики причин, по которым двигатель «троит», и включают эталонные значения сопротивления обмоток, особенности различных систем зажигания, а также симптомы, указывающие на выход узла из строя.
| Метод / Параметр | Объект проверки | Норма / Характеристика исправности | Признак неисправности / Отклонение | Примечание / Особенности |
|---|---|---|---|---|
| Визуальный осмотр | Корпус катушки, резиновый наконечник, контакты разъема | Отсутствие трещин, сколов, следов оплавления, разрывов наконечника. Контакты без окислов. | Трещины, черные полосы или белый налет на наконечнике, окисленные/погнутые пины разъема. | Влага и грязь под высоковольтной частью создают токопроводящий мостик. |
| Измерение сопротивления первичной обмотки (мультиметр) | Низковольтный разъем катушки (выводы +12В и управления) | 0,2 – 2 Ом | Менее 0,2 Ом (короткое замыкание). Бесконечно большое сопротивление (обрыв). | Для катушек с двумя контактами щупы ставятся на них. При трех контактах — искать пару «плюс» и «минус». |
| Измерение сопротивления вторичной обмотки (мультиметр) | Вывод «минус» низковольтной цепи и центральный высоковольтный вывод (пружина/место контакта со свечой) | 5 – 15 кОм (до 30 кОм на некоторых авто). Отклонение до 20% от номинала. | Отклонение на 20% и более, резкое падение или уход в бесконечность. | Точные данные следует искать в документации конкретной модели авто. |
| Метод перестановки (только для COP — Coil on Plug) | Индивидуальная катушка подозреваемого цилиндра | После перестановки на заведомо исправный цилиндр неисправность (троение) перемещается. | Троение остается на прежнем цилиндре — проблема в свече, форсунке или компрессии. | Перед перестановкой маркируются все катушки. Требует осторожности с защелками разъемов. |
| Проверка искры (свечной зазор) | Высоковольтный провод/катушка с выкрученной свечой | Яркая бело-голубая искра с четким звуком, пробивающая зазор 5–7 мм. | Слабая, желтоватая или прерывистая искра. Искра отсутствует. | Корпус свечи прикладывается к массе. Наконечник не должен касаться ГБЦ. Актуально для классических систем. |
| Проверка питания и управляющего сигнала | Разъем катушки (контакт «плюс» и управляющий провод) | Напряжение питания не менее 12 В (при включенном зажигании). На управляющем проводе — прерывистый сигнал при вращении стартера. | Напряжение ниже 10 В или отсутствует. Стабильный сигнал (постоянный 0 или 1) на управляющем проводе. | Проверка мультиметром и логическим пробником. Нельзя использовать лампу накаливания! |
| Тепловой тест (строительный фен) | Прогретая катушка (до 70–80°C) | Сопротивление вторичной обмотки остается в пределах нормы (5-15 кОм). | Сопротивление резко упало или ушло в бесконечность. | Имитация нагрева. Если машина троит только на горячую — проблема в катушке или коммутаторе. |
| Осциллографическая диагностика (профессиональный метод) | Вторичная цепь катушки | Четкий высокий пик пробоя (10-15 кВ), ровная площадка горения искры (1,5-2 мс). | Малый пик, короткая или отсутствующая площадка (дуга не держится). | Золотой стандарт диагностики. Выявляет дефекты, не видимые мультиметром. |
| Особенности для систем DIS (двухкатушечные) | Катушка, работающая на два цилиндра | Тестирование аналогично индивидуальным, но с учетом двух высоковольтных выводов. | При неисправности троит сразу два цилиндра. | Искра подается одновременно на обе свечи. |
Частые вопросы по теме (FAQ)
Какое сопротивление должно быть на первичной и вторичной обмотках катушки зажигания?
Сопротивление первичной обмотки должно находиться в диапазоне от 0,2 до 2 Ом. Сопротивление вторичной обмотки для большинства катушек лежит в пределах от 5 до 15 кОм (на некоторых автомобилях может достигать 30 кОм). Отклонение показаний вторичной обмотки на 20% и более свидетельствует о деградации изоляции или обрыве.
Как проверить катушку зажигания методом перестановки, если машина троит?
Этот метод применим только для двигателей с индивидуальными катушками (COP). Переставьте катушку с подозреваемого цилиндра на заведомо исправный. Если после перестановки пропуски зажигания переместились на другой цилиндр, неисправна катушка. Если троение осталось на прежнем месте, проблема в свече, форсунке, низкой компрессии или проводке.
Что делать, если мультиметр показывает норму, но двигатель всё равно троит?
Катушка может быть исправна по сопротивлению, но пробивать под нагрузкой (например, на 3000–4000 оборотах). В таком случае требуется тепловой тест (прогрев катушки феном до 70–80 °C и повторный замер) или осциллографическая диагностика. Осциллограмма покажет дребезг искры, малое время горения дуги или провалы напряжения, которые не выявляет мультиметр.
Можно ли проверить искру «на массу» на современных автомобилях?
Не рекомендуется. В современных системах с индивидуальными катушками проверка искры «на массу» может вывести из строя коммутатор или блок управления двигателем. Допускается проверка искры на массу только для контактных или бесконтактных систем с общим распределителем, но с осторожностью. Категорически запрещается касаться высоковольтных проводов при работающем двигателе.
Как проверить питание и управляющий сигнал на катушке зажигания?
При включенном зажигании мультиметром в режиме вольтметра проверьте напряжение на «плюсовом» контакте разъема — должно быть не менее 12 В. Если напряжение ниже 10 В или отсутствует, проверьте цепь питания (предохранители, реле). Для проверки управляющего сигнала (минуса) используйте светодиодный щуп или логический пробник: при вращении стартера на управляющем проводе должен появляться прерывистый сигнал. Не используйте лампу накаливания — она может повредить транзисторный ключ.
