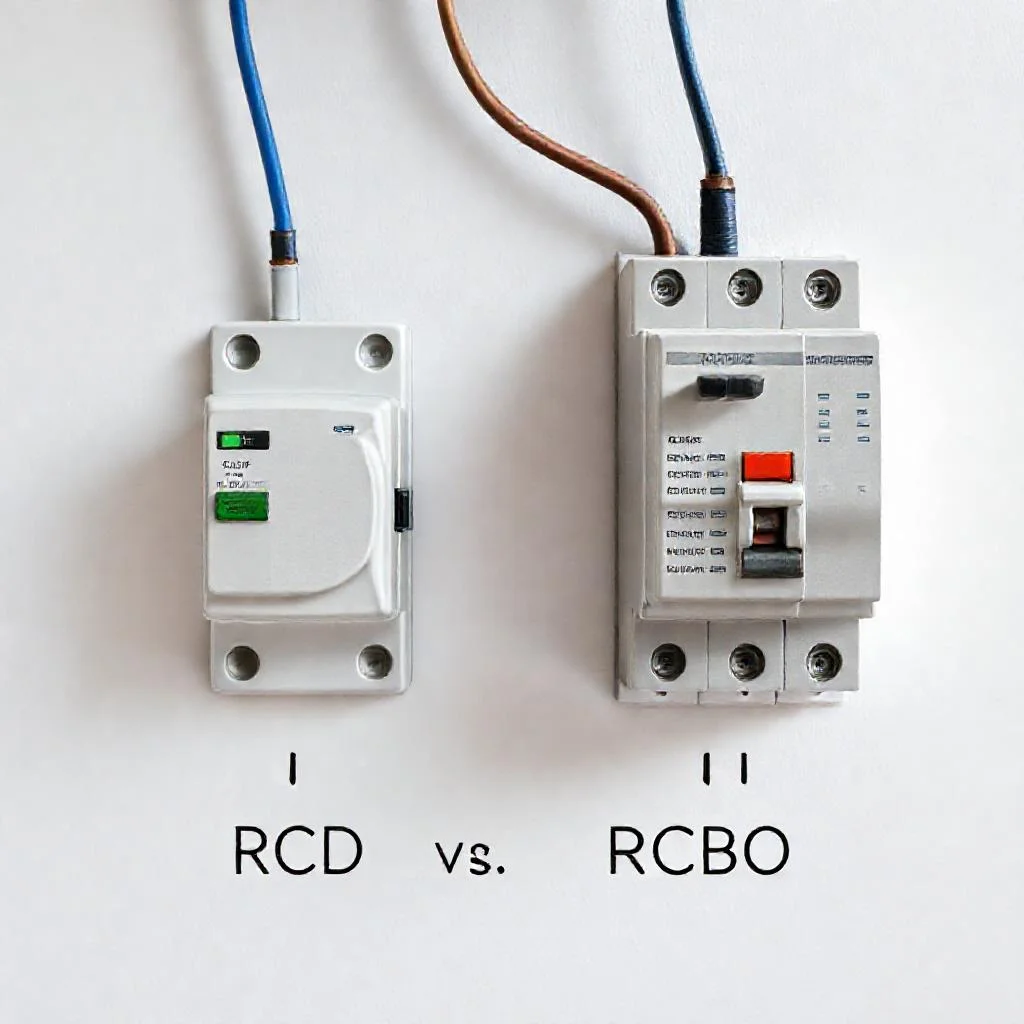

УЗО или дифавтомат: в чем ключевая разница для домашнего электрика?
Любой современный ремонт начинается не с выбора обоев, а с проекта электропроводки. На этом этапе каждый сталкивается с дилеммой: ставить связку «автоматический выключатель + УЗО» или компактный дифавтомат. Со стороны кажется, что оба устройства защищают от поражения током, но на практике между ними лежит пропасть, влияющая на надежность, удобство эксплуатации и ремонтопригодность всей сети.
Устройство защитного отключения (УЗО) и дифференциальный автоматический выключатель (дифавтомат) — это разные аппараты с различной внутренней логикой. Статья разберет базовые отличия на уровне физики работы, схемотехники и правил монтажа. Материал написан так, чтобы информация была полезна как новичку, выбирающему щиток для квартиры, так и инженеру, проектирующему распределительные сети.
Функциональная анатомия: что внутри каждого прибора
Чтобы понять разницу, нужно заглянуть внутрь корпуса. Несмотря на внешнее сходство (оба занимают 2 или 4 модуля на DIN-рейке), «начинка» кардинально отличается.
УЗО — это устройство сравнительного анализа. Его задача — поймать ток утечки. Внутри установлен дифференциальный трансформатор (датчик), который сравнивает ток, ушедший по фазному проводу, с током, вернувшимся по нулевому. Если разница (дифференциальный ток) превышает порог срабатывания (обычно 10, 30 или 100 мА), устройство размыкает контакты.
Ключевой недостаток УЗО — оно не видит коротких замыканий и перегрузок. Если в линии произойдет «классическое» КЗ (короткое замыкание) с током в сотни ампер, УЗО просто сгорит, так как не имеет тепловой и электромагнитной защиты. Именно поэтому УЗО никогда не устанавливается отдельно. Ему обязательно нужен последовательно подключенный автомат защиты.
Дифавтомат — это гибрид. В одном корпусе (и на одной DIN-рейке) объединены два модуля: блок защиты от сверхтоков (как в обычном автомате) и блок защиты от токов утечки (как в УЗО). Конструкция сложнее. Помимо дифференциального трансформатора, внутри стоят два расцепителя: тепловой (биметаллическая пластина, реагирующая на перегруз) и электромагнитный (соленоид, реагирующий на короткое замыкание).
Принципиальная разница в защите цепей
Главный критерий отличия — спектр аварийных ситуаций, которые устройство способно отработать без внешней помощи.
- УЗО защищает человека от поражения электрическим током при прямом прикосновении к корпусу неисправного прибора. Работает только на утечку.
- Автоматический выключатель (АВ) защищает проводку от перегрева и возгорания при коротком замыкании или превышении номинальной нагрузки. Не реагирует на утечку.
- Дифавтомат выполняет обе функции одновременно. Это единый защитный аппарат для одного конкретного потребителя или группы.
На практике это означает следующее. Если в ванной комнате прорвало трубку и вода попала в стиральную машину, УЗО отключит питание, как только ток утечки достигнет 30 мА. Если же при этом в машине произошло короткое замыкание между фазой и нулем, УЗО, скорее всего, выйдет из строя, так как не рассчитано на отключение токов КЗ. В схеме с дифавтоматом оба сценария будут отработаны одним прибором: электромагнитный расцепитель разомкнет цепь при КЗ, а дифференциальный блок — при утечке.
Пространство в электрощите: модульность и габариты
Количество занимаемых модулей — практический аспект, который часто становится решающим при выборе.
Стандартное УЗО (двухполюсное, 2P) занимает 2 модуля на DIN-рейке. Автоматический выключатель для защиты этой линии также занимает 1 или 2 модуля (в зависимости от количества полюсов). Итого, связка «УЗО + автомат» — это минимум 3 модуля (для однофазной сети: УЗО 2 модуля + автомат 1 модуль).
Дифавтомат, как правило, занимает 2 модуля. В некоторых старых сериях встречаются модели на 3 модуля, но современные электромеханические дифавтоматы от ведущих брендов (Schneider Electric, ABB, Legrand) имеют ширину 2 модуля вне зависимости от функционала.
Вывод по экономии места: для линии из 10 групп (например, розетки, освещение, кухня, стиральная машина, кондиционер) разница в пространстве щита будет существенной. Связка займет 30 модулей, дифавтоматы — 20 модулей. В малогабаритных квартирных щитах на 12–18 модулей компактность дифавтомата часто становится единственным приемлемым вариантом.
Диагностика и ремонтопригодность: поиск неисправности
Здесь скрывается самый серьезный недостаток дифавтоматов, который профессионалы называют «проблемой черного ящика».
Когда в щите установлена связка УЗО + автомат, и происходит аварийное отключение, сразу видно, какое устройство сработало. Если отщелкнулся рычажок автомата — в цепи перегрузка или КЗ. Если сработало УЗО (кнопка «Тест» или механический индикатор) — утечка тока на землю. Диагностика очевидна и занимает секунды.
Дифавтомат в стандартном исполнении лишен такой наглядности. Если он отключился, причина неизвестна. Пришлось ли отключиться из-за того, что кто-то затопил соседей снизу и вода попала в проводку (утечка), или из-за того, что одновременно включили чайник, микроволновку и обогреватель (перегрузка). Рядовой пользователь стоит перед выбором: либо звать электрика, либо рисковать и включать снова.
Существуют дифавтоматы со встроенной индикацией причины срабатывания (флажок или светодиод, показывающий тип аварии), но такие модели стоят на 40–60% дороже обычных. В бюджетных сериях эта функция отсутствует полностью.
Надежность и цена: простая математика
Существует стереотип, что дифавтомат менее надежен, чем связка, так как совмещает две функции в одном корпусе. С точки зрения инженерной статистики, это не совсем верно. Вероятность отказа любого изделия зависит от качества компонентов, а не от количества функций.
Однако есть нюанс: если из строя выходит дифавтомат, замене подлежит весь прибор. Если выходит из строя автомат в связке, менять УЗО не нужно — меняется только автомат. И наоборот. Это снижает стоимость владения в долгосрочной перспективе.
Что касается цены:
- Качественная связка «УЗО 25А/30мА + автомат 16А» обойдется дешевле, чем один дифавтомат с аналогичными характеристиками.
- Разница составляет в среднем 20–40% в пользу связки, если брать продукцию одного производителя и одной серии.
- Дешевые дифавтоматы (Noname, ТDM, IEK бюджетные серии) уступают по надежности как связке, так и качественным дифавтоматам Schneider и ABB.
Схемы подключения: как не запутаться в проводах
Монтаж связки и дифавтомата требует разных подходов к коммутации.
Связка УЗО + автомат подключается строго последовательно. Фазный и нулевой провода приходят на вход УЗО (сверху). С выхода УЗО фаза идет на вход автомата, а ноль — на нулевую шину. С выхода автомата фаза уходит на нагрузку. Это классическая схема, при которой УЗО защищает всю группу, а автомат — токи КЗ и перегрузки.
Дифавтомат подключается как обычный автомат, но с обязательным подключением нулевого провода к соответствующей клемме (N). Схема предельно простая: сверху фаза и ноль, снизу — нагрузка. Ошибка здесь страшнее: если перепутать местами фазу и ноль на входе, устройство просто не будет работать, а в некоторых моделях может выйти из строя.
Важный технический нюанс: в схеме с УЗО все нулевые провода защищаемой группы должны проходить через УЗО и не должны заземляться после него. Если ноль после УЗО соединить с землей или с чужим нулем, устройство будет ложно срабатывать или не сработает вовсе. С дифавтоматом то же правило, но оно касается конкретной линии, что проще контролировать.
Сферы применения: что выбрать для дома
Выбор между двумя типами защиты не является абсолютным. Он диктуется конкретной задачей и бюджетом.
Когда выбрать связку УЗО + автомат:
- Необходима низкая стоимость на одну линию.
- В щите достаточно свободного места (от 3 модулей на группу).
- Важна быстрая диагностика: нужно точно знать, утечка или перегрузка вызвали отключение.
- Планируется установка УЗО с большим номиналом (40А, 63А) для защиты нескольких автоматов (групповое УЗО).
Когда выбрать дифавтомат:
- Жесткая экономия места в щите (квартиры-студии, малогабаритные дома).
- Необходима защита отдельного потребителя (стиральная машина, сплит-система, бойлер) с отдельным отключением без обесточивания всей квартиры.
- Нет желания монтировать сложные перемычки между автоматами и УЗО — установка дифавтомата быстрее.
- Бюджет позволяет приобрести модели со встроенным индикатором причины срабатывания.
Когда однозначно не стоит ставить дешевый дифавтомат:
Не рекомендуется использовать китайские дифавтоматы стоимостью до 400-500 рублей для защиты дорогой бытовой техники (телевизоры, холодильники, насосы). Вероятность ложного срабатывания или выхода из строя такого устройства при скачках напряжения выше, чем у качественной связки. Связка из хорошего автомата и проверенного УЗО (например, Legrand или ABB) будет надежнее бюджетного дифавтомата.
Итоговое резюме: главные отличия в табличной логике
Подводя итог, можно выделить три фундаментальных отличия, которые должен знать каждый:
Первое: УЗО — это только защита от утечки. Дифавтомат — это защита от утечки + защита от перегрузки и КЗ в одном корпусе. УЗО без автомата — прямой путь к пожару при коротком замыкании.
Второе: Связка занимает на 1 модуль больше, но позволяет диагностировать причину отключения визуально. Дифавтомат компактнее, но требует дополнительного анализа при срабатывании.
Третье: При отказе дифавтомата меняется все устройство целиком. При отказе одного из элементов связки замене подлежит только сломанный компонент (автомат или УЗО). Это влияет на скорость ремонта и его стоимость.
Категорически нельзя ставить дифавтомат на группу, где уже есть УЗО — это приведет к дублированию защиты и ложным срабатываниям. Каждое устройство должно защищать свою отдельную электрическую цепь или группу цепей без пересечений нулевых рабочих проводников.
Правильный выбор всегда начинается с расчета нагрузки и составления схемы щита. Для среднестатистической двухкомнатной квартиры оптимальной считается комбинированная схема: несколько дифавтоматов для мощных единичных потребителей (варочная панель, духовой шкаф) и один общий УЗО с несколькими автоматами для освещения и розеток. Это дает и экономию места, и высокую диагностическую способность.
Сводная таблица данных
В таблице ниже представлено сравнение ключевых характеристик УЗО (в связке с автоматом) и дифавтомата на основе данных из статьи. Данные строго соответствуют приведенному тексту.
| Параметр сравнения | УЗО + Автомат (связка) | Дифавтомат |
|---|---|---|
| Внутреннее устройство | Два отдельных корпуса: УЗО (дифференциальный трансформатор) + автомат (тепловой и электромагнитный расцепители). | Один корпус, совмещающий дифференциальный трансформатор, тепловой и электромагнитный расцепители. |
| Защита от токов утечки | Да (только УЗО). | Да. |
| Защита от перегрузки и КЗ | Нет (только автомат). УЗО без автомата сгорит при КЗ. | Да. |
| Занимаемое место на DIN-рейке (на 1 группу) | Минимум 3 модуля (УЗО 2 модуля + автомат 1 модуль). | 2 модуля (современные модели). |
| Диагностика причины срабатывания | Высокая. Визуально видно, что сработало: автомат (перегрузка/КЗ) или УЗО (утечка). | Низкая («проблема черного ящика»). Причина неизвестна без специального индикатора (есть только в дорогих моделях). |
| Ремонт и замена | При отказе одного элемента меняется только он (автомат или УЗО). | При отказе меняется весь прибор целиком. |
| Стоимость | Дешевле (на 20-40% по сравнению с дифавтоматом той же серии). | Дороже. Качественные модели стоят на 40-60% больше при наличии индикатора. |
| Надежность (при равном качестве) | Стереотип о меньшей надежности неверен. Зависит от качества компонентов. | Стереотип о меньшей надежности неверен. Зависит от качества компонентов. |
| Сложность монтажа | Выше. Требуется последовательное подключение и правильная коммутация нулей. | Ниже. Подключается как обычный автомат, но с обязательным подключением нуля. |
| Пример применения из статьи | Групповое УЗО (40А, 63А) для нескольких автоматов, освещение и розетки в квартире. | Защита отдельного мощного потребителя (стиральная машина, бойлер, варочная панель). |
Частые вопросы по теме (FAQ)
В чем главное различие между УЗО и дифавтоматом простыми словами?
УЗО защищает только от утечки тока (например, если человека ударило током). Оно не видит коротких замыканий и перегрузок. Дифавтомат — это гибрид: он совмещает в одном корпусе защиту от утечки (как УЗО) и защиту от перегрузки и короткого замыкания (как обычный автомат). УЗО без последовательно подключенного автомата при коротком замыкании просто сгорит.
Что занимает меньше места в электрощите: связка УЗО+автомат или дифавтомат?
Дифавтомат компактнее. Связка «УЗО (2 модуля) + автомат (1 модуль)» занимает минимум 3 модуля на DIN-рейке. Современный дифавтомат занимает, как правило, 2 модуля. Для линии из 10 групп разница существенна: связка займет 30 модулей, а дифавтоматы — 20 модулей.
Как понять, что именно сработало, если отключился дифавтомат?
В этом главный недостаток дифавтомата — «проблема черного ящика». В отличие от связки, где сразу видно, отщелкнулся ли автомат (перегрузка/КЗ) или сработало УЗО (утечка), у стандартного дифавтомата причина неизвестна. Существуют модели со встроенной индикацией, но они стоят на 40–60% дороже обычных. В бюджетных сериях эта функция отсутствует.
Что дешевле: купить УЗО с автоматом или один дифавтомат?
Качественная связка «УЗО 25А/30мА + автомат 16А» обойдется дешевле, чем один дифавтомат с аналогичными характеристиками от того же производителя. Разница в цене в среднем составляет 20–40% в пользу связки.
Когда лучше ставить дифавтомат, а когда связку УЗО+автомат?
Дифавтомат выбирают при жесткой экономии места в щите (например, в квартирах-студиях) или для защиты отдельного мощного потребителя (стиральная машина, бойлер). Связку УЗО+автомат выбирают, когда важна быстрая диагностика (сразу видно причину отключения), необходима низкая стоимость на линию, или планируется установка одного мощного УЗО для защиты нескольких автоматов.
