Диагностика системы зажигания: проверка свечей мультиметром
Искра на свече зажигания — ключевое условие для запуска двигателя внутреннего сгорания. Когда мотор работает с перебоями, троит или не заводится, подозрение в первую очередь падает на свечи. Визуальный осмотр (цвет нагара, состояние электродов) даёт много информации, но не позволяет оценить внутреннюю целостность изолятора и способность детали генерировать искру под высоким напряжением.
Мультиметр — точный инструмент для первичной верификации свечей. Он не создаёт высокое напряжение, как стенд, но проверяет электрическую целостность: сопротивление изолятора, наличие короткого замыкания внутри корпуса и работоспособность резистора помехоподавления. Статья даёт пошаговый алгоритм проверки, основанный на физике работы свечи и стандартах автопроизводителей.
Почему мультиметр, а не «тест на массу»
Многие механики проверяют свечу «на искру», прикладывая её корпус к массе двигателя и прокручивая стартер. Этот метод опасен для блока управления (ЭБУ), катушек и самого диагноста. Высокое напряжение пробивает путь по пути наименьшего сопротивления, что приводит к пробою изоляции высоковольтных проводов или выходу из строя коммутатора.
Мультиметр подаёт на свечу низкое напряжение (до 9 Вольт), что абсолютно безопасно для электроники. Он выявляет:
- Обрыв цепи — если внутренний резистор разрушен или контакт потерян.
- Короткое замыкание (пробой) — когда изолятор пробит и ток уходит на корпус.
- Критическое сопротивление — значение, выходящее за пределы нормы, что ослабляет энергию искры.
Подготовка и режимы мультиметра
Для работы понадобится цифровой мультиметр (тестер) с возможностью измерения сопротивления (Омметр) и напряжения до 20 Вольт постоянного тока. Качество щупов имеет значение: они должны быть с острыми наконечниками для надёжного контакта.
Переключатель устанавливается в секцию Ω (Ом). Диапазон выбирается на 20 кОм (20000 Ом). Если свеча имеет сопротивление около 5-10 кОм, это обеспечит показания с точностью до 0.01 кОм. Полярность подключения не важна.
Алгоритм проверки: сопротивление и пробой
Процедура занимает до 2 минут на одну свечу. Важно соблюдать чистоту: перед измерением очистить изолятор и контактный наконечник от масла и грязи. Загрязнение создаёт паразитное сопротивление и искажает результат.
Шаг 1. Проверка сопротивления изоляции
Определяется способность свечи удерживать заряд. Если изолятор пробит, сопротивление будет близко к нулю — это прямой брак.

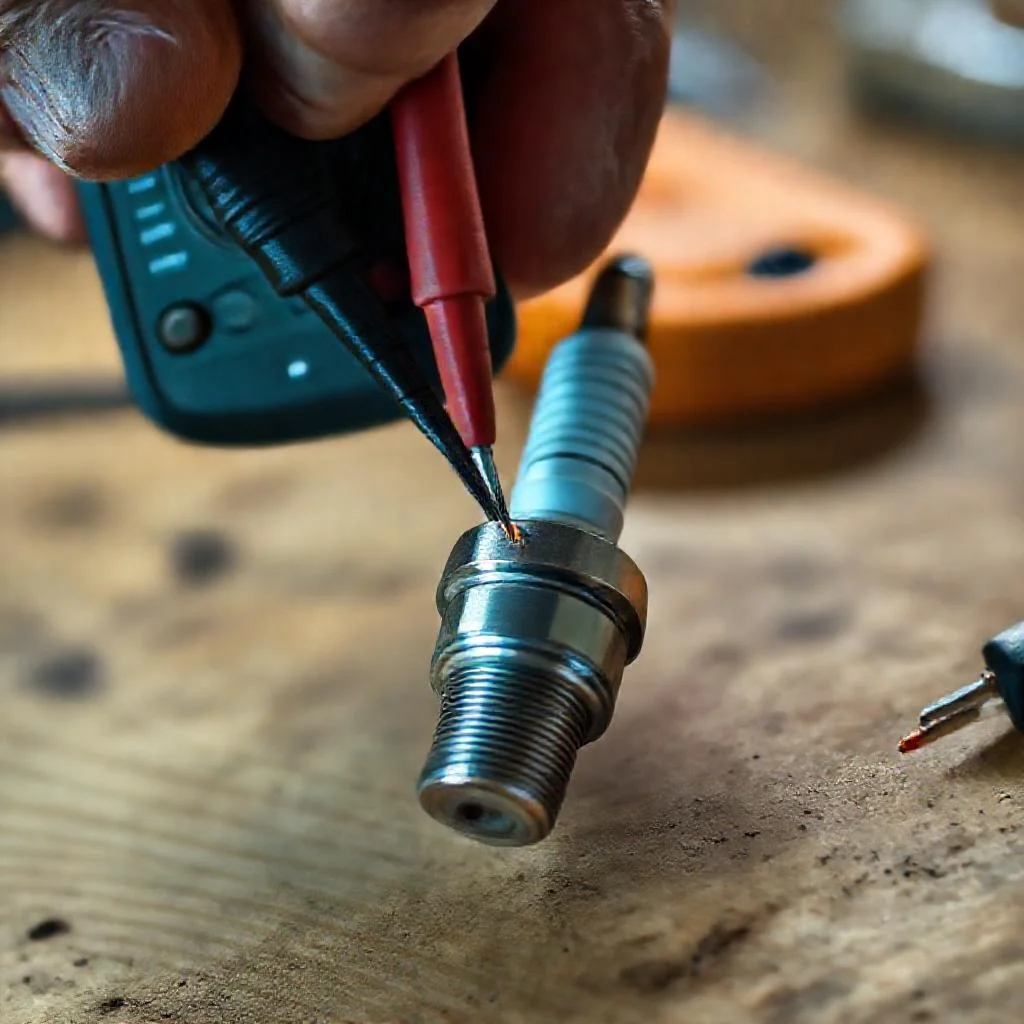

Установить один щуп на центральный электрод (внутри колпачка), второй — на резьбовую часть корпуса. Нормальное значение — бесконечность (на дисплее 1 или OL). Если прибор показывает любое числовое значение (от 0 до нескольких кОм) — свеча пробита, требуется замена.
Шаг 2. Измерение сопротивления резистора
Внутри изолятора каждой современной свечи встроен резистор для подавления радиопомех. Его номинал строго регламентирован производителем (обычно 3-10 кОм, реже до 15 кОм).
Схема измерений: один щуп на центральный электрод, второй — на верхний контакт (наконечник под высоковольтный провод). Показания:
- Если значение в пределах 3-12 кОм — резистор исправен.
- Показание 0 Ом — короткое замыкание (пробой, брак).
- Показание бесконечность (1 или OL) — обрыв резистора или контакта (также брак).
Шаг 3. Проверка зазора
Мультиметр не заменяет щуп. Зазор измеряется отдельно круглым щупом. Стандартное значение для бензиновых двигателей: 0.7-1.1 мм. Для газовых (LPG/CNG) — меньше (0.5-0.7 мм). Отклонение ведёт к пропускам воспламенения.
Дополнительная методика: динамическая проверка
Описанный статический тест не выявляет утечку под давлением (когда в камере сгорания образуется 10-15 атм). Для этого существует метод с тестером высокого напряжения (искровой тестер), но его можно имитировать при наличии мультиметра с функцией частоты или просто наблюдения за искрой в искровом промежутке.
После измерения сопротивления рекомендуется подать на свечу напряжение от АКБ (12 Вольт) через лампу накаливания (3-5 Вт). Если лампа загорается — свеча пропускает ток на корпус (пробой). Этот метод выявляет трещины, которые не видны глазу.
Типичные ошибки и их интерпретация
Результаты измерений дают чёткую картину:
- 0.5-1 МОм между электродом и корпусом: начало разрушения изолятора. Свеча подлежит замене.
- Сопротивление >15 кОм: износ резистора. Свеча работает, но искра слабая, особенно на высоких оборотах.
- Показания «плавают» (скачут): нестабильный контакт внутри свечи, микротрещина. Брак.
- Сопротивление менее 3 кОм: отсутствие резистора (старый тип) или короткое замыкание. Для большинства авто — недопустимо.
Таблица нормативов сопротивления
Для точного анализа стоит опираться на данные производителя, но существуют среднестатистические диапазоны:
- Бензиновые двигатели (атмо и турбо): 4-8 кОм (ОЕМ), 2-12 кОм (аналог).
- Двигатели на сжатом природном газе (CNG): 4-6 кОм (жёсткие требования к искре).
- Свечи с платиновым наконечником: 3-7 кОм (более низкое сопротивление из-за конструкции).
- Спортивные (иридиевые) свечи: 2-5 кОм (предназначены для усиления тока разряда).
Что делать, если мультиметр показывает норму, а двигатель троит
Случается, что статическая проверка проходит успешно, но свеча не даёт искру под давлением. Тогда причина — утечка через трещину, которая раскрывается в камере сгорания (из-за нагрева и давления). В таких случаях мультиметр бессилен, необходима проверка на стенде «под нагрузкой» или просто замена свечей новой заведомо исправной партией.
Также возможно, что проблема не в свече, а в высоковольтном проводе (пробой изоляции), катушке зажигания или плохой «массе». Мультиметр проверяет и эти элементы: сопротивление провода не должно превышать 5-10 кОм на метр длины (в зависимости от типа), а изоляция между проводом и массой — не менее 10 МОм.
Заключение: экспертная оценка
Проверка свечей мультиметром — обязательный этап диагностики, который даёт объективные цифровые данные о состоянии сердечника. Однако важно понимать границы метода: 100% гарантию работоспособности даёт только проверка под давлением и с визуальной оценкой искрового разряда в прозрачной камере.
Рекомендуется проводить такую проверку при каждой плановой замене масла (раз в 10-15 тысяч км). Нормальное сопротивление — признак того, что свеча не исчерпала ресурс и сохранила помехоподавление. Своевременное выявление свечи с обрывом или коротким замыканием предотвращает перегрузку катушек зажигания и дорогостоящий ремонт блока управления двигателем.
Сводная таблица данных
В таблице ниже приведены нормативные и критические значения сопротивления для различных типов свечей зажигания, а также интерпретация показаний мультиметра при проверке, основанные исключительно на данных статьи.
| Параметр проверки / Тип данных | Норма / Диапазон | Критическое значение / Брак | Примечание (из статьи) |
|---|---|---|---|
| Сопротивление изоляции (между центральным электродом и корпусом) | Бесконечность (на дисплее 1 или OL) | Любое числовое значение (от 0 до нескольких кОм) — пробой изолятора. | Если изолятор пробит, сопротивление будет близко к нулю. Начало разрушения: 0.5-1 МОм. |
| Сопротивление резистора (между центральным электродом и верхним контактом) | 3-12 кОм (стандартный рабочий диапазон) |
0 Ом: короткое замыкание (пробой, брак). Бесконечность (1/OL): обрыв резистора или контакта (брак). Менее 3 кОм: отсутствие резистора или КЗ (недопустимо). Более 15 кОм: износ резистора (слабая искра). |
Номинал обычно 3-10 кОм, реже до 15 кОм. Плавание показаний — микротрещина, брак. |
| Зазор (измеряется щупом, не мультиметром) | Бензин: 0.7-1.1 мм Газ (LPG/CNG): 0.5-0.7 мм |
Любое отклонение от нормы | Отклонение ведёт к пропускам воспламенения. Мультиметр не заменяет щуп. |
| Бензиновые двигатели (атмо и турбо) | OEM: 4-8 кОм Аналог: 2-12 кОм |
Выход за пределы диапазона | Среднестатистический диапазон от производителей. |
| Двигатели на сжатом газе (CNG) | 4-6 кОм | Выход за пределы | Жёсткие требования к искре. |
| Свечи с платиновым наконечником | 3-7 кОм | Выход за пределы | Более низкое сопротивление из-за конструкции. |
| Спортивные (иридиевые) свечи | 2-5 кОм | Выход за пределы | Предназначены для усиления тока разряда. |
| Высоковольтный провод (дополнительно) | 5-10 кОм на метр длины | Изоляция между проводом и массой — менее 10 МОм | Проверка проводов также возможна мультиметром. |
Частые вопросы по теме (FAQ)
Какое сопротивление должно быть на исправной свече зажигания при проверке мультиметром?
Нормальное значение сопротивления резистора помехоподавления, расположенного между центральным электродом и верхним контактом, составляет от 3 до 12 кОм. Показания прибора в этом диапазоне указывают на то, что резистор исправен. Показание 0 Ом означает короткое замыкание (пробой), а бесконечность (1 или OL) — обрыв резистора; оба случая являются браком.
Как мультиметром проверить свечу на пробой изолятора (короткое замыкание на корпус)?
Установите один щуп мультиметра (в режиме омметра на диапазоне 20 кОм) на центральный электрод свечи, а второй — на её резьбовую часть. Нормальное значение — бесконечность (на дисплее 1 или OL). Если прибор показывает любое числовое значение от 0 до нескольких кОм, изолятор пробит, и свеча подлежит замене.
Почему нельзя проверять свечи старым методом «на искру», прикладывая их к массе двигателя?
Этот метод опасен для электроники (ЭБУ и катушек зажигания) и самого диагноста. Высокое напряжение может пробить изоляцию высоковольтных проводов или вывести из строя коммутатор. Мультиметр подаёт на свечу низкое напряжение до 9 Вольт, что абсолютно безопасно для всех систем автомобиля.
О чём говорят «плавающие» или скачущие показания мультиметра при измерении сопротивления свечи?
Нестабильные, скачущие показания свидетельствуют о нестабильном контакте внутри свечи или о наличии микротрещины в изоляторе. Такая свеча является бракованной и подлежит обязательной замене, даже если среднее значение попадает в норму.
Если мультиметр показал норму, а двигатель всё равно троит — в чём может быть проблема?
Если статическая проверка прошла успешно, но двигатель троит, проблема может быть в утечке через трещину изолятора, которая раскрывается только под давлением или при нагреве в камере сгорания. Мультиметр в таких случаях бессилен — необходима проверка на стенде под нагрузкой. Также проблема может быть не в свече, а в пробое изоляции высоковольтного провода, неисправной катушке зажигания или плохой «массе».
