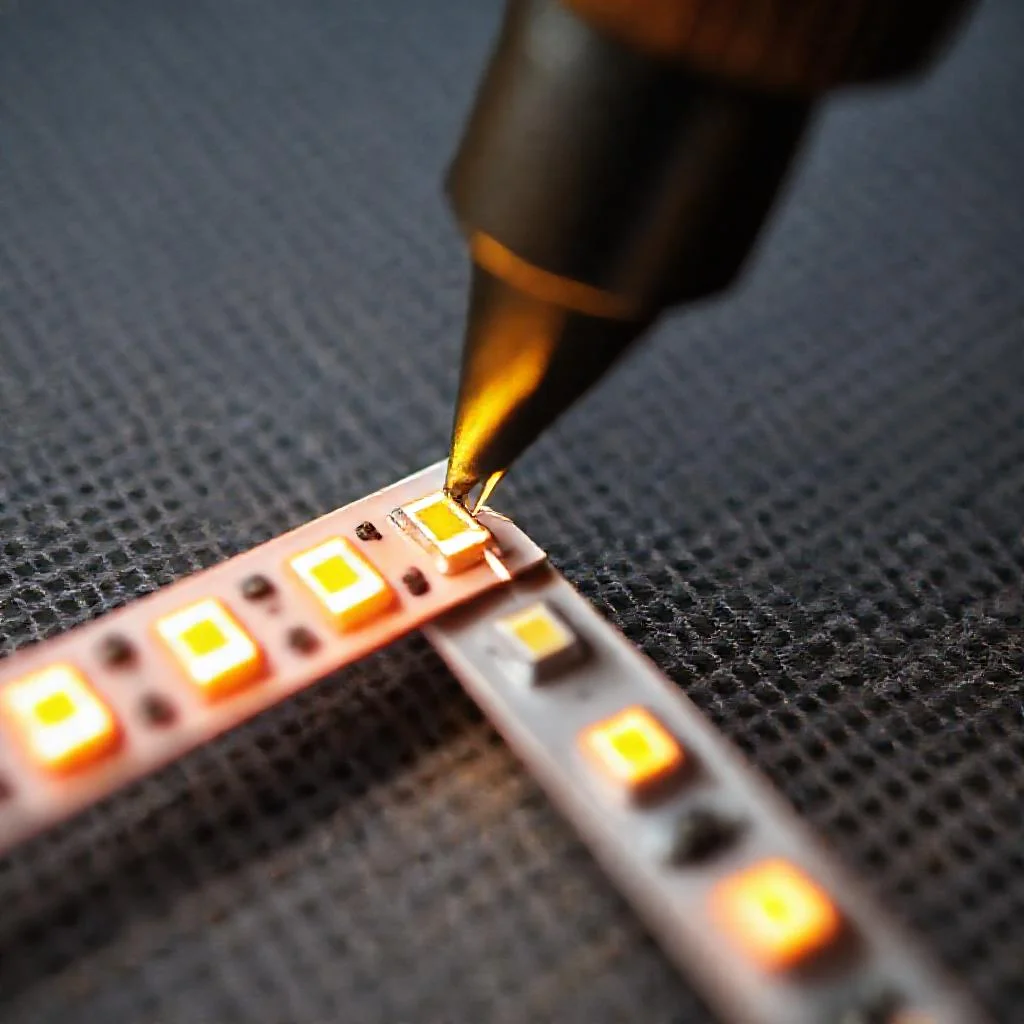

Как правильно спаять светодиодную ленту между собой: исчерпывающее руководство
Светодиодная лента стала стандартным решением для декоративного и функционального освещения. Однако при монтаже часто возникает необходимость соединить два отрезка. Многие допускают ошибку, используя для этого соединительные клипсы (коннекторы). Хотя коннекторы удобны, их надежность и долговечность уступают пайке, особенно в условиях перепадов температур или вибрации. Пайка создает монолитное соединение с минимальным сопротивлением. Это критически важно для блоков питания, так как плохой контакт в клипсе ведет к перегреву и падению яркости. Данное руководство рассматривает процесс пайки с позиции физики контакта и инженерной практики.
Подготовка к работе: инструментарий и материалы
Успех пайки на 80% зависит от правильной подготовки. Использование неподходящего инструмента приводит к перегреву ленты и отслоению дорожек. Для работы потребуется стандартный набор радиомонтажника с некоторыми особенностями.
- Паяльник: Оптимальная мощность составляет 25–40 Ватт. Использование мощных паяльников (60 Вт и выше) недопустимо, так как они перегревают медные контактные площадки, которые имеют малую толщину (1–2 унции меди). Температура жала должна быть в диапазоне 280–320 градусов Цельсия. Лучше использовать паяльник с регулировкой температуры.
- Припой: Исключительно сплав с флюсом внутри (канифольная трубка). Марка — ПОС-61 или аналоги с содержанием олова около 60–63%. Это обеспечивает низкую температуру плавления (183–190 °C) и хорошую текучесть. Использовать тугоплавкие припои для сантехники запрещено.
- Флюс: Строго нейтральный (бескислотный) флюс или жидкая канифоль. Категорически запрещено использовать паяльную кислоту или активные флюсы на основе хлористого цинка. Остатки такого флюса со временем разъедают токопроводящие дорожки ленты, вызывая обрыв цепи.
- Термоусадка: Набор трубок диаметром 5–8 мм. Это единственный правильный способ изоляции. Изолента со временем отклеивается от силиконового покрытия ленты и создает слабое место.
- Мультиметр: Обязателен для прозвонки цепи до и после пайки. Это исключает риск короткого замыкания при подключении питания.
- Вспомогательные инструменты: Кусачки для зачистки проводов, пинцет, спирт (изопропиловый) для смывки остатков флюса, увеличительное стекло (лупа) для контроля качества пайки.
Анализ архитектуры ленты: где резать и что соединять
Прежде чем брать паяльник, необходимо понять структуру печатной платы. Светодиодная лента состоит из сегментов (обычно по 3 или 6 светодиодов). Каждый сегмент отрезается строго по линии реза. Линия реза — это место, где расположены два (для одноцветной ленты) или четыре (для RGB/RGBW) контактных пятачка.
Важно понимать, что соединять ленту «встык» на прямых участках нельзя. Контактные площадки расположены на гибкой подложке, и при пайке встык величина изгиба приходится на точку пайки, что гарантированно ломает соединение. Существует два корректных метода соединения:
- Пайка с помощью проволочной перемычки: Классический метод. Между двумя отрезками ленты запаивается отрезок медного многожильного провода. Длина перемычки не должна быть менее 10–15 мм. Это создает «артикуляционный шов», который гасит напряжения изгиба.
- Пайка отрезков ленты через уголок: Используется для создания поворотов. Провод припаивается к одному отрезку, затем к другому, уложенному под углом 90 градусов. Пайка ленты внахлест или скручивание медных дорожек не допускается из-за высокого риска короткого замыкания.
Технологический процесс пайки: пошаговый алгоритм
Процесс требует аккуратности и соблюдения последовательности. Ошибка на этапе лужения может привести к перегреву площадки и ее отрыву от полимерной основы.
Шаг 1. Зачистка и лужение контактов. На контактные площадки ленты наносится небольшое количество флюса. Жало паяльника должно быть залужено тонким слоем припоя. Касание жалом площадки не должно длиться дольше 1–2 секунд. Припой должен покрыть площадку ровным слоем. Если площадка не покрывается припоем (оксидная пленка), необходимо обновить слой флюса. Перегрев проявляется в виде потемнения и сморщивания подложки.
Шаг 2. Подготовка провода. С многожильного провода снимается изоляция на 5–7 мм. Оголенные жилы необходимо скрутить и залудить. Длинные нелуженые волоски меди недопустимы — они создают заусенцы, которые могут замкнуть соседние дорожки. Длина залуженного участка провода должна быть равна длине контактной площадки или чуть меньше.
Шаг 3. Пайка соединения. Залуженный провод прикладывается к залуженной площадке ленты. Прикосновение жала паяльника к месту контакта провода и площадки должно быть дробным. Нельзя давить жалом, пытаясь «вплавить» провод в площадку. Припой сам распределится по капиллярному эффекту. Время нагрева не должно превышать 2–3 секунды на один контакт. После спаивания необходимо визуально проверить, что припой заполнил зазор между проводом и площадкой, и что соседние дорожки не замкнуты.
Шаг 4. Изоляция и защита. После того как все контакты (плюс и минус для одноцветной ленты или R, G, B, V+ для цветной) спаяны, на каждое соединение надевается отрезок термоусадочной трубки. Усадка производится с помощью строительного фена или зажигалки (на минимальном расстоянии). Важно, чтобы трубка перекрывала не только место пайки, но и заходила на изоляцию провода на 2–3 мм с каждой стороны. Это исключает попадание влаги и защищает от механических повреждений.
Пайка специфических типов лент: RGB, RGBW и 5V
Техника пайки усложняется при работе с многоцветными лентами (RGB) и низковольтными (5V). Увеличение количества дорожек требует более высокой дисциплины.
Для RGB и RGBW лент используется четыре или пять контактов соответственно. Распиновка должна быть строго соблюдена. Ошибка на один контакт приведет к тому, что цвет будет управляться неправильно (например, зеленый канал будет зажигать красный). Рекомендуется подписывать провода или маркировать их цветом изоляции (красный — R, зеленый — G, синий — B, белый — W, черный или желтый — V+).
Ленты на 5 Вольт имеют специфическую проблему — высокий ток. При пайке таких лент необходимо минимизировать сопротивление соединения. Используется более толстый провод (сечением не менее 0.5–0.75 мм²). Пайка должна быть обильной, но без наплывов. Некачественная пайка на 5V ленте вызывает нагрев провода и падение напряжения, из-за чего дальние от блока питания диоды светят тускло.
Для лент с IP65 и выше (с силиконовой защитой) требуется зачистка силикона. Силикон необходимо аккуратно срезать скальпелем или канцелярским ножом ровно по краю контактной площадки. Попытки расплавить силикон паяльником ведут к загрязнению жала и плохому смачиванию припоем.
Проверка качества и типичные ошибки
Перед включением в сеть 220 В через блок питания необходимо провести проверку мультиметром. Тестер переводится в режим прозвонки (или измерения сопротивления). Проверяется отсутствие короткого замыкания между плюсовой и минусовой дорожками. Если тестер пищит или показывает сопротивление близкое к нулю — это КЗ, соединение неисправно и требует перепайки.
Основные дефекты пайки, которые встречаются у новичков:
- Холодная пайка: Припой имеет матовый, шероховатый вид. Соединение имеет высокое сопротивление и разрушится от малейшего рывка. Причина — недостаточная температура или время нагрева.
- Перегрев: Контактная площадка пожелтела или отошла от подложки. Это неисправимый дефект. Потребуется резать ленту в другом месте и наращивать новый отрезок.
- Мостики припоя: Капли припоя соединяют два соседних контакта (например, V+ и R). Удаляются с помощью оплетки для выпайки или медной ленты.
- Флюсовые остатки: Белый налет или липкая пленка от неотмытого флюса. Со временем набирает влагу и провоцирует коррозию. Обязательно удаляется ватной палочкой, смоченной в спирте.
Советы по монтажу для специалистов
Для достижения максимальной надежности стоит придерживаться нескольких дополнительных правил.
Не следует укладывать ленту в алюминиевый профиль до того, как проведена пайка. Металл профиля является отличным теплоотводом. Если аккумулятор тепла от профиля будет отводить тепло от контактов, пайка превратится в мучительный процесс прогрева большой массы. Все соединения выполняются на столе, и только потом лента фиксируется в профиле.
Для подключения ленты к блоку питания рекомендуется припаивать отрезки провода длиной от 15 до 30 см. Слишком короткие провода создают рычаг напряжения на контактах при малейшем шевелении ленты. Использование соединительных клеммников (Wago) непосредственно на ленте недопустимо — это создает лишнее место механической нагрузки.
После окончания работ и смывки флюса полезно покрыть место пайки тонким слоем силиконового герметика или компаунда (для помещений с высокой влажностью). Это дополнительно защищает контакт от окисления на ближайшие 5–7 лет эксплуатации. Пайка, выполненная по всем правилам, работает дольше самой ленты, так как отсутствует коррозия и усталость металла в точке соединения.
Сводная таблица данных
В таблице ниже представлены ключевые характеристики, инструменты и параметры, необходимые для качественной пайки светодиодной ленты. Все цифры и данные строго соответствуют техническому руководству.
| Параметр / Инструмент | Характеристика / Значение | Примечание / Допуск |
|---|---|---|
| Мощность паяльника | 25–40 Ватт | 60 Вт и выше недопустимы (перегрев площадок) |
| Температура жала паяльника | 280–320 °C | Рекомендуется регулировка температуры |
| Толщина медных контактных площадок | 1–2 унции меди | Малая толщина, чувствительна к перегреву |
| Марка припоя | ПОС-61 (или аналог) | Содержание олова 60–63% |
| Температура плавления припоя | 183–190 °C | Низкая температура плавления, хорошая текучесть |
| Тип флюса | Строго нейтральный (бескислотный) или жидкая канифоль | Паяльная кислота и активные флюсы (хлористый цинк) запрещены |
| Диаметр термоусадочной трубки | 5–8 мм | Изолента не допускается |
| Длина проволочной перемычки (между отрезками) | 10–15 мм (не менее) | Создает «артикуляционный шов» для гашения напряжений изгиба |
| Длина зачистки провода от изоляции | 5–7 мм | Оголенные жилы скрутить и залудить |
| Время нагрева контакта (касание жалом площадки) | 1–2 секунды (на лужение), 2–3 секунды (на пайку контакта) | Превышение времени ведет к перегреву и отслоению дорожек |
| Сечение провода для 5V лент | 0.5–0.75 мм² (не менее) | Минимизация сопротивления соединения для высоких токов |
| Длина провода от ленты к блоку питания | от 15 до 30 см | Слишком короткие провода создают рычаг напряжения на контактах |
| Заход термоусадки на изоляцию провода | 2–3 мм с каждой стороны | Защита от влаги и механических повреждений |
Частые вопросы по теме (FAQ)
Почему пайка надёжнее соединительных клипс (коннекторов) для светодиодной ленты?
Использование коннекторов удобно, но их надёжность и долговечность уступают пайке, особенно в условиях перепадов температур или вибрации. Пайка создаёт монолитное соединение с минимальным сопротивлением. Это критически важно для блоков питания, так как плохой контакт в клипсе ведёт к перегреву и падению яркости.
Какой припой и флюс нужно использовать для пайки светодиодной ленты?
Припой необходимо использовать исключительно сплав с флюсом внутри (канифольная трубка). Марка — ПОС-61 или аналоги с содержанием олова около 60–63%. Это обеспечивает низкую температуру плавления (183–190 °C) и хорошую текучесть. Флюс должен быть строго нейтральным (бескислотным) или жидкая канифоль. Категорически запрещено использовать паяльную кислоту или активные флюсы на основе хлористого цинка, так как их остатки со временем разъедают токопроводящие дорожки ленты.
Почему нельзя спаивать отрезки ленты «встык» без проволочной перемычки?
Соединять ленту «встык» на прямых участках нельзя. Контактные площадки расположены на гибкой подложке, и при пайке встык величина изгиба приходится на точку пайки, что гарантированно ломает соединение. Корректно использовать проволочную перемычку длиной не менее 10–15 мм, которая создаёт «артикуляционный шов», гасящий напряжения изгиба.
Как правильно паять контакты, чтобы не перегреть и не оторвать площадку?
Время касания жалом площадки не должно длиться дольше 1–2 секунд при лужении. При пайке соединения время нагрева не должно превышать 2–3 секунды на один контакт. Перегрев проявляется в виде потемнения и сморщивания подложки. Если площадка не покрывается припоем, необходимо обновить слой флюса, а не увеличивать время нагрева.
Как изолировать место пайки на светодиодной ленте?
Единственный правильный способ изоляции — использование термоусадочной трубки (диаметром 5–8 мм). Трубка должна перекрывать не только место пайки, но и заходить на изоляцию провода на 2–3 мм с каждой стороны. Это исключает попадание влаги и защищает от механических повреждений. Изолента со временем отклеивается от силиконового покрытия ленты и создаёт слабое место.
