Полное руководство по ремонту штекера наушников при отходящем контакте
Неисправность штекера наушников — одна из самых частых поломок портативной аудиотехники. Пропадание звука в одном канале, треск при движении провода или шипение — типичные симптомы ослабления контакта внутри разъема. Вопреки распространенному мнению, в большинстве случаев такой дефект поддается ремонту в домашних условиях. Для успешного восстановления требуется понимание конструкции штекера, причин деградации контакта и владение базовыми навыками пайки.
Анатомия неисправности: почему отходит контакт
Стандартный штекер типа TRS (Tip-Ring-Sleeve) или TRRS (с микрофоном) состоит из металлического корпуса, изолирующих втулок и контактных лепестков. Основная механическая нагрузка приходится на точку соединения провода с контактной площадкой внутри штекера. При постоянных изгибах, рывках кабеля или падении устройства возникают микротрещины в паяном соединении. Со временем трещина расширяется, и контакт становится нестабильным.
Другая причина — окисление контактной поверхности. Потоки воздуха, влага и пот с кожи рук проникают в разъем, вызывая коррозию. Окисленный слой обладает высоким сопротивлением, что приводит к искажению сигнала или полному его исчезновению. Владельцы наушников с позолоченными штекерами сталкиваются с этой проблемой реже, но не застрахованы от нее полностью.
Диагностика: как определить, что проблема именно в штекере
Прежде чем приступать к разборке штекера, необходимо точно локализовать неисправность. Симптоматика, указывающая на отошедший контакт в штекере, следующая:
- Звук пропадает или искажается при определенном положении провода возле разъема.
- При встряхивании кабеля слышен треск или шум в динамиках.
- Один наушник работает, второй издает прерывистый сигнал или молчит.
- Микрофон перестает реагировать на голос, хотя наушники воспроизводят звук.
Рекомендуемый метод проверки: подключить наушники к работающему источнику звука, воспроизвести монофонический сигнал (или тестовую запись с разделением каналов). Затем необходимо аккуратно изгибать кабель в области штекера пальцами. Если звук меняется — контакт отошел. Для исключения неисправности гнезда устройства стоит проверить наушники на другом плеере или смартфоне. Если проблема воспроизводится на всех устройствах — виноват штекер.
Инструменты и материалы для ремонта
Для качественного восстановления контакта потребуется минимальный, но специфический набор. Использование подручных средств без пайки (скотч, жевательная резинка) дает временный эффект на несколько минут и приводит к окончательному разрушению контакта. Список необходимого:
- Паяльник с жалом типа «микро-волна» или конус, мощностью 25–40 Ватт.
- Припой марки ПОС-61 или ПОС-63 с канифолью внутри (трубчатый).
- Флюс нейтральный (например, ЛТИ-120) или жидкая канифоль.
- Канцелярский нож с острым лезвием или стриппер для снятия изоляции.
- Мультиметр с режимом прозвонки (прозвонка цепи) или омметр.
- Термоусадочная трубка разного диаметра (от 1,5 мм до 4 мм).
- Пинцет с тонкими губками.
При отсутствии мультиметра можно ограничиться визуальным осмотром и тестовым подключением, но измерительный прибор позволяет точно определить место разрыва. Категорически не рекомендуется использовать кислотные флюсы или активные канифоли без последующей отмывки — они разрушают медные жилы и изоляцию со временем.
Пошаговая инструкция по восстановлению контакта
Шаг 1: Вскрытие штекера
В зависимости от типа штекера, процесс разборки различается. Разборные штекеры (встречаются на дорогих мониторных наушниках) имеют винтовую резьбу на корпусе. Откручивается металлическая или пластиковая гайка, после чего внутренняя втулка с контактами становится доступна. Неразборные штекеры (стандартные залитые пластиком, угловые) придется вскрывать принудительно. Острым ножом или бритвой аккуратно надрезается пластик вдоль шва. Глубина надреза не должна превышать 2 мм, чтобы не повредить контактную группу. После надреза пластик разламывается плоскогубцами.
Шаг 2: Осмотр и первичная диагностика контактов
После вскрытия корпуса визуально оценивается состояние пайки. Трещина в припое вокруг контактного лепестка видна невооруженным глазом — это матовый ободок или темная линия. Место соединения провода с лепестком может быть покрыто зеленым налетом (окисление меди). Необходимо сфотографировать расположение проводов до начала работ, если распиновка не известна. Стандартная распиновка для TRS (стерео): Tip (кончик) — левый канал, Ring (кольцо) — правый канал, Sleeve (гильза) — общий (земля). Для TRRS с микрофоном — добавляется второй Ring для микрофона или земли.
Шаг 3: Удаление старого припоя и зачистка
Паяльник разогревается до рабочей температуры (около 300–320 градусов Цельсия). Жалом касаются точки пайки на лепестке и дожидаются расплавления припоя. С помощью медной оплетки или отсоса удаляется весь старый припой. Если оплетки нет, можно резко встряхнуть штекер, держа его плоскогубцами, чтобы сбросить расплавленный металл. После удаления припоя контактные лепестки зачищаются мелкой наждачной бумагой (нулевкой) или скальпелем до блеска. С кабеля снимается изоляция на длину примерно 10–15 мм от края. Жилы зачищаются от лака (если провод эмалированный) аккуратным обжигом или механической зачисткой.
Шаг 4: Лужение контактов и проводов
Невозможно получить надежное соединение без предварительного лужения. Жало паяльника обмакивается во флюс, затем прикасается к зачищенному лепестку. Небольшим количеством припоя покрывается поверхность лепестка тонким равномерным слоем. Та же процедура повторяется для каждой жилы провода. Провод должен быть покрыт припоем без комков, равномерно. Если припой скатывается в шарик — поверхность недостаточно зачищена или использован некачественный флюс.
Шаг 5: Пайка контактов по распиновке

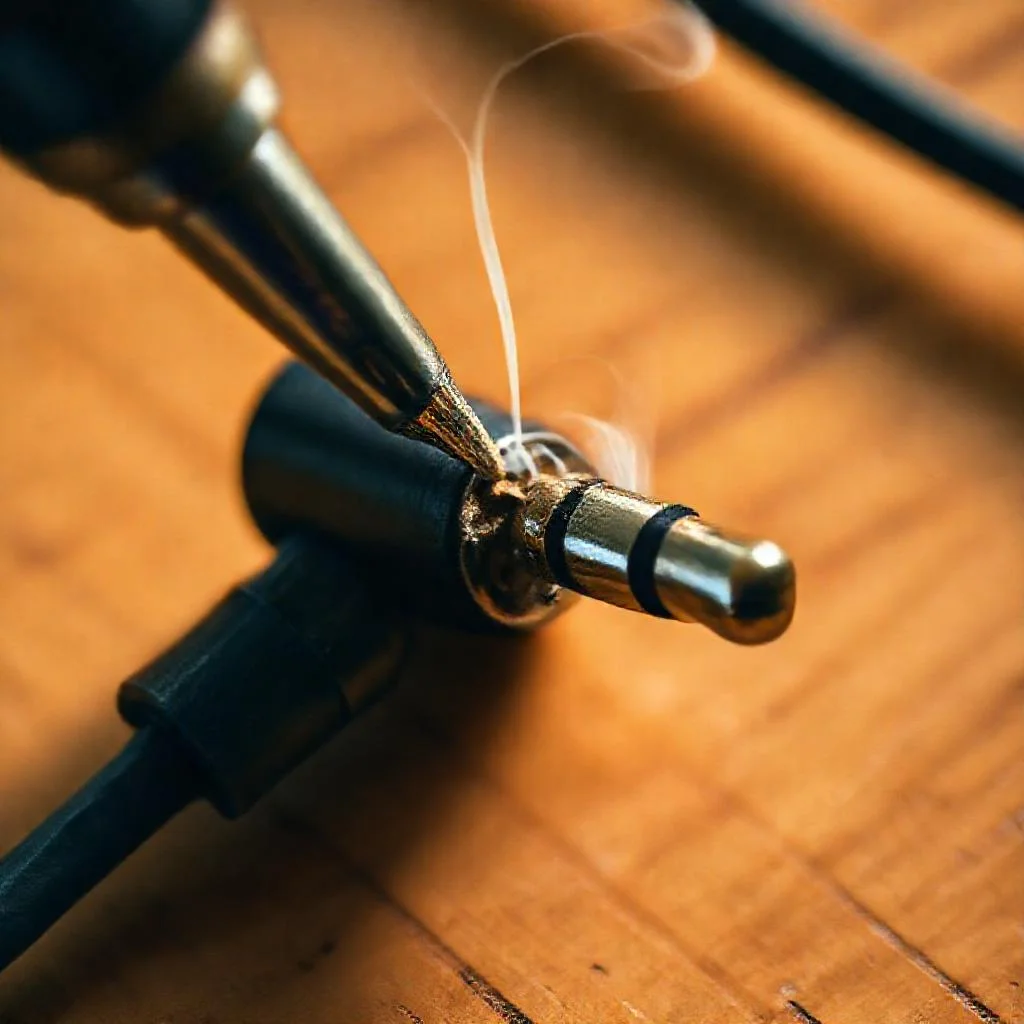

Сверяясь с фотографией или схемой, каждый провод припаивается к своему лепестку. Важно не перепутать каналы. Жало паяльника прикладывается одновременно к лепестку и проводу, прогревая оба элемента в течение 1–2 секунд. Затем в зону контакта подается припой. Количество припоя должно быть минимальным — достаточно, чтобы смочить соединение. После остывания соединение проверяется на прочность легким подергиванием пинцетом. Если провод выдергивается — пайка была холодной, ее необходимо переделать.
Шаг 6: Изоляция и сборка
На каждый контакт надевается отрезок термоусадочной трубки подходящего диаметра. Трубка прогревается феном или зажигалкой (держать на расстоянии 3–5 см, чтобы не пережечь изоляцию). Затем вся группа контактов дополнительно изолируется трубкой большего диаметра. Это предотвращает замыкание между каналами и защищает от натяжения кабеля. Если корпус штекера был разборным, он собирается обратно. Если корпус был разрушен при вскрытии — используется термоусадочная трубка в качестве нового корпуса. Для этого выбирается трубка диаметром 6–8 мм, которая плотно обжимает штекер после усадки.
Особенности ремонта нестандартных штекеров
Штекеры с плоским кабелем
Плоские кабели (ленточные) часто используются в игровых гарнитурах и бюджетных наушниках. Их проводники расположены на тонкой пленке. Паять их сложнее, так как медные дорожки легко отрываются от основы. Рекомендуется перед пайкой зачистить дорожки абразивной резинкой (стирательной резинкой для контактов) и использовать минимальную температуру паяльника — не выше 260 градусов. Время контакта жала с дорожкой не должно превышать 0,5 секунды. Идеальный вариант — предварительно нанести токопроводящий клей на дорожку и затем пропаять сверху.
Штекеры с микрофоном (TRRS)
Четырехконтактные штекеры требуют точного знания распиновки, которая варьируется между производителями (стандарты OMTP и CTIA). Самый распространенный современный стандарт CTIA: Tip — левый, Ring 1 — правый, Ring 2 — земля, Sleeve — микрофон. Способ проверки: мультиметр в режиме сопротивления. Если замкнуть контакт микрофона и землю — микрофон перестанет работать, но наушники останутся в строю. При пайке таких штекеров важно не перегреть контакт микрофона, так как он часто соединен с корпусом через изолятор из пластика, который плавится при перегреве.
Типичные ошибки и их последствия
Самая распространенная ошибка — попытка скрутить провода без пайки. Соединение получается непрочным, контакт окисляется за несколько дней. Вторая ошибка — использование слишком мощного паяльника (более 60 Вт). Высокая температура повреждает изоляцию проводов и пластиковые элементы штекера, что приводит к межканальному замыканию. Третья ошибка — игнорирование термоусадки. Оголенные контакты замыкаются на корпус разъема, звук пропадает, либо появляется гул.
Нередко пользователи путают левый и правый каналы при пайке. Это не фатальная ошибка, но существенно снижает качество восприятия стереообраза. Восстановить правильное расположение каналов можно, поменяв местами провода на штекере, либо перевернув наушники с левой стороны на правую. Однако для игр и профессионального мониторинга правильная идентификация каналов критична.
Профилактика повторного отхода контакта
После успешного ремонта штекер становится уязвимым в месте выхода кабеля из корпуса. Для защиты точки соединения необходимо сделать разгрузку натяжения. Самый надежный метод — залить точку входа провода в штекер термоклеем или силиконовым герметиком. Альтернатива — установка пружинного компенсатора (толстой термоусадки длиной 3–5 см, которая гасит изгибы). Также рекомендуется отказаться от привычки выдергивать штекер из устройства за провод. Конструкция штекера после ремонта выдерживает не более 500–1000 циклов изгиба, тогда как заводская сборка рассчитана на 5000–10000 циклов. Соблюдение аккуратности при эксплуатации продлит жизнь отремонтированного штекера на срок от полугода до нескольких лет.
Когда ремонт нецелесообразен
Если поврежден не только штекер, но и сам кабель на длинном участке, либо оборвана одна из жил внутри наушника (у чашки), ремонт штекера не решит проблему. В таких случаях требуется замена всего кабеля целиком или покупка новых наушников. Также ремонт бессмыслен, если корпус штекера разрушен полностью и отсутствует возможность его механического крепления. Дешевые наушники стоимостью до 500–700 рублей экономически невыгодно ремонтировать — цена нового штекера и расходников сравнима со стоимостью нового изделия.
В случаях, когда штекер впаян в корпус наушников с беспроводным модулем (например, TWS-гарнитуры), самостоятельный ремонт практически невозможен из-за мелких компонентов и плотного монтажа. Здесь требуется обращение в сервисный центр с микроскопом и паяльной станцией.
Заключение: самостоятельный ремонт как навык
Восстановление контакта в штекере наушников — задача, полностью решаемая в домашних условиях при наличии паяльника и аккуратности. Умение разобрать штекер, пропаять контакт и правильно изолировать соединение избавляет от необходимости каждый раз покупать новые наушники при обрыве провода. Следуя описанной методике и избегая типичных ошибок, можно вернуть к жизни даже гарнитуру с высокими акустическими характеристиками, сэкономив значительные средства. Главное — не торопиться, соблюдать температурный режим пайки и использовать качественные расходные материалы.
Сводная таблица данных
В таблице ниже приведены ключевые характеристики, инструменты и параметры, необходимые для ремонта штекера наушников при отходящем контакте, а также сравнительные данные по типам штекеров и типичным ошибкам, основанные исключительно на тексте статьи.
| Категория | Параметр / Характеристика | Значение / Описание (из текста) |
|---|---|---|
| Типы штекеров | Стандартный стерео | TRS (Tip-Ring-Sleeve) |
| С микрофоном | TRRS | |
| Распиновка | TRS (стерео) | Tip (кончик) — левый канал; Ring (кольцо) — правый канал; Sleeve (гильза) — общий (земля) |
| TRRS (стандарт CTIA) | Tip — левый; Ring 1 — правый; Ring 2 — земля; Sleeve — микрофон | |
| TRRS (стандарт OMTP) | Упоминается как вариация, требующая точного знания распиновки | |
| Необходимые инструменты и материалы | Паяльник | С жалом типа «микро-волна» или конус, мощностью 25–40 Ватт |
| Припой | Марки ПОС-61 или ПОС-63 с канифолью внутри (трубчатый) | |
| Флюс | Нейтральный (например, ЛТИ-120) или жидкая канифоль | |
| Инструмент для зачистки | Канцелярский нож с острым лезвием или стриппер | |
| Измерительный прибор | Мультиметр с режимом прозвонки или омметр | |
| Изоляция | Термоусадочная трубка разного диаметра (от 1,5 мм до 4 мм) | |
| Вспомогательное | Пинцет с тонкими губками | |
| Температурные режимы пайки | Стандартный штекер | Около 300–320 градусов Цельсия |
| Плоский (ленточный) кабель | Не выше 260 градусов Цельсия; время контакта жала — не более 0,5 секунды | |
| Штекер с микрофоном (TRRS) | Важно не перегреть контакт микрофона (изолятор из пластика плавится при перегреве) | |
| Типичные ошибки при ремонте | Соединение без пайки | Непрочное соединение, контакт окисляется за несколько дней |
| Чрезмерная мощность паяльника | Более 60 Ватт — повреждает изоляцию и пластиковые элементы, вызывая межканальное замыкание | |
| Игнорирование изоляции | Оголенные контакты замыкаются на корпус разъема, звук пропадает либо появляется гул | |
| Характеристики долговечности | Заводская сборка | Рассчитана на 5000–10000 циклов изгиба |
| После ремонта | Выдерживает не более 500–1000 циклов изгиба | |
| Экономическая целесообразность | Стоимость дешевых наушников | До 500–700 рублей — ремонт экономически невыгоден, цена нового штекера и расходников сравнима с ценой нового изделия |
| Симптомы неисправности | Основные признаки | Звук пропадает при определенном положении провода возле разъема; треск при встряхивании кабеля; один наушник работает, второй издает прерывистый сигнал или молчит; микрофон перестает реагировать |
Частые вопросы по теме (FAQ)
Как определить, что проблема именно в штекере, а не в гнезде устройства?
Симптоматика отошедшего контакта в штекере такова: звук пропадает или искажается при определенном положении провода возле разъема; при встряхивании кабеля слышен треск или шум; один наушник работает, второй издает прерывистый сигнал или молчит. Для точной диагностики подключите наушники к работающему источнику, воспроизведите монофонический сигнал и аккуратно изгибайте кабель в области штекера. Если звук меняется — контакт отошел. Чтобы исключить неисправность гнезда, проверьте наушники на другом устройстве. Если проблема воспроизводится на всех устройствах, виноват штекер.
Какие инструменты нужны для ремонта штекера наушников?
Для качественного ремонта потребуется минимальный, но специфический набор: паяльник мощностью 25–40 Ватт с жалом типа «микро-волна» или конус; припой марки ПОС-61 или ПОС-63 с канифолью внутри; нейтральный флюс (например, ЛТИ-120) или жидкая канифоль; канцелярский нож или стриппер для снятия изоляции; мультиметр с режимом прозвонки; термоусадочная трубка диаметром от 1,5 мм до 4 мм; пинцет с тонкими губками. Использование подручных средств без пайки (скотч, жевательная резинка) дает временный эффект и приводит к окончательному разрушению контакта.
Как правильно припаять провода к контактам штекера?
После удаления старого припоя и зачистки контактов необходимо выполнить лужение: жало паяльника обмакивается во флюс, прикасается к зачищенному лепестку, небольшим количеством припоя покрывается поверхность тонким равномерным слоем. Та же процедура повторяется для каждой жилы провода. Затем, сверяясь с распиновкой (Tip — левый канал, Ring — правый канал, Sleeve — общий/земля), провод припаивается к своему лепестку. Жало паяльника прикладывается одновременно к лепестку и проводу на 1–2 секунды, после чего в зону контакта подается минимальное количество припоя для смачивания соединения.
Что делать, если штекер неразборный (залит пластиком)?
Неразборные штекеры придется вскрывать принудительно. Острым ножом или бритвой аккуратно надрезается пластик вдоль шва. Глубина надреза не должна превышать 2 мм, чтобы не повредить контактную группу. После надреза пластик разламывается плоскогубцами. Если корпус был разрушен при вскрытии, в качестве нового корпуса используется термоусадочная трубка. Для этого выбирается трубка диаметром 6–8 мм, которая плотно обжимает штекер после усадки.
Когда ремонт штекера нецелесообразен?
Ремонт штекера не решит проблему, если поврежден не только штекер, но и сам кабель на длинном участке, либо оборвана одна из жил внутри наушника (у чашки). В таких случаях требуется замена всего кабеля или покупка новых наушников. Также ремонт бессмыслен, если корпус штекера разрушен полностью и отсутствует возможность его механического крепления. Дешевые наушники стоимостью до 500–700 рублей экономически невыгодно ремонтировать — цена нового штекера и расходников сравнима со стоимостью нового изделия.
