Регулировка пластиковых окон на зиму: полное руководство по работе с шестигранником
С наступлением холодов одной из самых частых причин дискомфорта в квартире или доме становится продувание из оконных конструкций. Многие владельцы ПВХ-окон ошибочно полагают, что проблема кроется в износе уплотнителя или браке конструкции. В большинстве случаев причиной сквозняка является неправильно настроенный прижим створки. Исправить это можно самостоятельно обычным шестигранным ключом на 4 мм за 15–20 минут.
Современные пластиковые окна оснащены системой фурнитуры, которая позволяет регулировать прилегание створки к раме по двум осям. Переход на зимний режим — это не рекламная уловка, а реальная техническая необходимость, продиктованная физикой расширения и сжатия материалов. Летом ПВХ-профиль и резиновый уплотнитель расширяются от тепла, зимой — сужаются. Если оставить летний зазор, через него будет уходить до 30% тепла. Шестигранник позволяет адаптировать геометрию прилегания под текущие условия окружающей среды.
Какие инструменты потребуются
Для выполнения работы понадобится всего один основной инструмент — шестигранный ключ (имбусовый ключ) диаметром 4 мм. Это стандартный размер для подавляющего большинства оконных систем фурнитуры. В некоторых моделях, например у итальянских производителей (Roto, Maco), могут использоваться ключи на 2,5 мм или 3 мм, а также специальные звездочки Torx T15/T20. Перед началом работы рекомендуется проверить тип шлица на регулировочных элементах: если вместо шестигранника обнаружится звездочка, потребуется соответствующий бит.
Дополнительно стоит подготовить плоскую отвертку и шуруповерт — они могут понадобиться для регулировки верхней петли или снятия декоративных накладок. Для визуальной проверки щелей удобно использовать лист бумаги формата A4. Специалисты также рекомендуют иметь под рукой специальную смазку для фурнитуры (WD-40 или силиконовую смазку), чтобы очистить механизмы перед настройкой.
Подготовка к регулировке: оценка текущего состояния
Перед тем как крутить регулировочные винты, необходимо убедиться, что проблема действительно в ослаблении прижима. Самый простой и точный метод — тест с листом бумаги. Лист зажимается между створкой и рамой по всему периметру. Если после закрытия окна лист выдергивается с минимальным усилием или без сопротивления — прижим ослаблен. В нормально отрегулированном окне лист должен выдергиваться с ощутимым сопротивлением, но не разрываться.
Второй признак — конденсат или наледь на стеклопакете в зимний период. Это прямо указывает на то, что с улицы проникает холодный воздух, который охлаждает стекло ниже точки росы. Третий, самый очевидный признак — ощутимое движение воздуха (сквозняк) в закрытом положении створки. Если хотя бы один из этих признаков присутствует, регулировка прижима необходима.
Важно понимать разницу между регулировкой прижима и регулировкой геометрии створки. Прижим отвечает за силу, с которой створка притягивается к раме. Геометрия — за отсутствие перекосов (створка не цепляет раму нижним или верхним углом). Шестигранник используется в первую очередь для регулировки прижима на цапфах (эксцентриках), расположенных на торце створки.
Где находятся регулировочные элементы
Вся система регулировки пластикового окна сосредоточена на торцовой части створки и в районе петель. Чтобы увидеть эксцентрики (цапфы), нужно открыть окно. На вертикальном торце створки со стороны ручки будет расположен ряд металлических элементов цилиндрической формы. Это и есть эксцентрики. Их количество зависит от высоты окна: на стандартных створках высотой 140–150 см обычно располагается 3–4 эксцентрика. Нижний и верхний эксцентрики находятся в районе петель, центральные — равномерно распределены по высоте.
На каждом эксцентрике имеется шлиц (отверстие) под шестигранник или звездочку. Геометрическая форма отверстия подскажет, какой инструмент использовать. Вокруг отверстия на торце эксцентрика есть маркер — небольшая риска или точка. Положение этой риски относительно корпуса окна определяет режим прижима. Второй важный элемент — ответные планки на раме. Они представляют собой металлические пластины с выемками, в которые заходят эксцентрики при закрытии.
Типы эксцентриков: отличия и особенности
На рынке оконной фурнитуры преобладают три типа регулировки эксцентриков (цапф). Первый тип — овальная цапфа. Она не имеет шлица под шестигранник и регулируется путем поворота всей детали пассатижами. При повороте овальной цапфы на 90 градусов меняется расстояние от центра до точки зацепления. Второй тип — круглая цапфа со шлицем под шестигранник. Это самый распространенный вариант в современных бюджетных и средних сегментах. Третий тип — цапфа под отвёртку (плоскую или крестовую). В этом случае используется обычная шлицевая отвертка.
Для работы шестигранником подходит исключительно второй тип (круглая цапфа со шлицем). Важно помнить, что на некоторых системах фурнитуры, например Roto, все эксцентрики регулируются синхронно центральным замком. В таком случае регулировка производится не на каждой цапфе по отдельности, а на единственной центральной муфте зимы/лета (обычно она расположена в районе ручки). Перед началом работ необходимо визуально осмотреть фурнитуру и определить, какой тип регулировки применим в конкретном случае.
Важное правило: любой элемент фурнитуры на пластиковом окне вращается на 1/2 или максимум на 3/4 оборота. Нельзя вращать эксцентрик более двух полных оборотов — это приведет к поломке механизма или износу резьбового соединения. Поворот на 1/4 оборота — шаг микрорегулировки, поворот на 1/2 оборота — шаг грубой настройки.
Пошаговая инструкция: перевод окна в зимний режим
Процесс регулировки занимает не более 15 минут при условии, что фурнитура чистая и не заржавевшая. Первый шаг — открытие створки. Полный доступ к эксцентрикам возможен только при полностью открытом окне. Если створка откинута только на проветривание, регулировочные элементы перекрыты ответными планками.
Второй шаг — осмотр и очистка эксцентриков. Специалисты рекомендуют снять пыль и старую смазку с помощью сухой тряпки, а затем нанести свежую смазку на механизм. Это обеспечит легкое вращение и продлит срок службы фурнитуры.
Третий шаг — определение текущего положения. Каждый эксцентрик имеет риску. Если риска направлена в сторону уплотнителя (вглубь комнаты) — это режим «Лето» (минимальный прижим). Если риска смотрит наружу, в сторону улицы — режим «Зима» (максимальный прижим). Если риска находится в промежуточном положении (диагонально или перпендикулярно уплотнителю) — это универсальный режим «Осень/Весна».

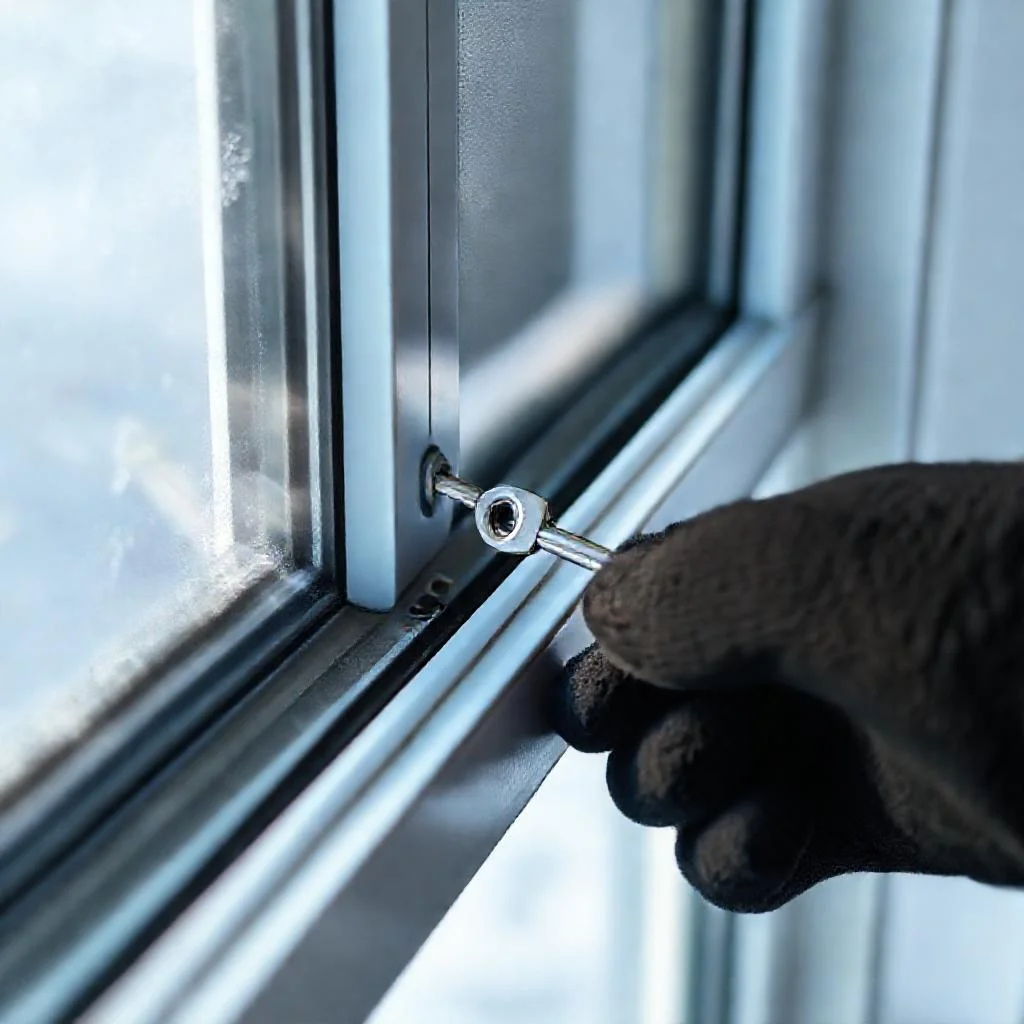

Четвертый шаг — регулировка. Шестигранник на 4 мм вставляется в отверстие на эксцентрике. Поворот производится по часовой стрелке для увеличения прижима. При повороте на 90-180 градусов риска смещается в сторону улицы. В некоторых системах поворот осуществляется против часовой стрелки — это зависит от производителя фурнитуры (например, в MACO — по часовой, в Roto — против). Чтобы не запутаться, следует ориентироваться не на направление вращения ключа, а на положение риски. Если при повороте ключа риска движется к улице — прижим увеличивается.
Пятый шаг — проверка на всех цапфах. Все эксцентрики на одной створке должны быть настроены одинаково. Если три цапфы стоят в режиме «Зима», а одна осталась «Летом», равномерного прижима не получится. После регулировки всех элементов необходимо закрыть створку и проверить плотность прилегания тестом с листом бумаги.
Шестой шаг — регулировка петлевой части. В большинстве оконных систем регулировка прижима на петлях также производится шестигранником. На верхней и нижней петлях имеются специальные винты (обычно под ключ на 4 мм). Вращение этих винтов регулирует степень прилегания створки к раме в районе петель. Винт, расположенный сбоку петли (перпендикулярно створке), регулирует расстояние между створкой и рамой. Поворот по часовой стрелке притягивает створку к петле, увеличивая прижим. Поворот против часовой стрелки ослабляет. Это особенно актуально, если сквозняк дует именно из-под петель.
Регулировка геометрии створки (устранение перекосов)
Иногда проблема сквозняка связана не с недостаточным прижимом, а с перекосом створки. Если створка не параллельна раме, в одном месте образуется щель, а в другом — излишнее давление на уплотнитель. Для исправления перекосов используются регулировочные винты на нижней и верхней петлях.
На нижней петле обычно расположено два винта: один для смещения створки влево-вправо (по горизонтали), второй — для подъема или опускания створки (по вертикали). Горизонтальная регулировка производится шестигранником сбоку петли. Если створка провисла и прижимается только нижним углом, а верхний отходит, необходимо открутить горизонтальный винт на нижней петле на 1/4 оборота против часовой стрелки. Это сместит створку к петле и выровняет параллельность.
Вертикальная регулировка (подъем/опускание) производится шестигранником, вставленным в отверстие на верхнем торце нижней петли. Поворот по часовой стрелке поднимает створку, против — опускает. Это особенно актуально, если створка задевает раму нижним краем при закрытии или наоборот — между низом створки и рамой образовалась большая щель. Важно помнить, что при вертикальной регулировке створку нельзя поднимать выше определенного предела: зазор между верхним краем створки и рамой должен оставаться не менее 2 мм.
Ошибки при самостоятельной регулировке
Самая распространенная ошибка — излишний прижим. Переведя окно в максимально зимний режим, многие владельцы давят на ручку со значительным усилием, полагая, что так лучше. На самом деле чрезмерный прижим приводит к деформации и быстрому износу резинового уплотнителя. Резина сжимается, теряет эластичность, и через 2-3 года уплотнитель придется менять. Кроме того, излишний прижим создает дополнительную нагрузку на фурнитуру: ручки начинают туго поворачиваться, а механизмы быстро изнашиваются.
Вторая ошибка — регулировка только тех эксцентриков, которые легко доступны. У створок высотой более 140 см центральные и нижние эксцентрики требуют особого внимания. Игнорирование одного элемента приводит к неравномерному прижиму: верхняя часть притянута, а нижняя продувается.
Третья ошибка — попытка отрегулировать окно, если ручка поворачивается с трудом или не до конца. Это свидетельствует о проблемах в механизме, которые не решаются простой регулировкой прижима. В таких случаях необходимо вызывать мастера, так как может потребоваться замена фурнитурного блока или ремонт запорного механизма.
Четвертая ошибка — регулировка в условиях сильного мороза. При низких температурах ПВХ-профиль и резина становятся хрупкими. Если предпринять попытку отрегулировать окно при -15 градусах, можно сломать уплотнитель или расколоть пластиковую направляющую. Оптимальная температура для работ — от +5 до +25 градусов Цельсия.
Мониторинг и обратная связь: когда вызывать специалиста
После выполнения регулировки необходимо провести повторную проверку тестом с листом бумаги. Нормально отрегулированное окно должно держать лист по всему периметру с одинаковым усилием. Если на отдельных участках лист вырывается легко, а на других — с трудом, значит, регулировка выполнена неравномерно и требует корректировки.
Если после трех попыток самостоятельной регулировки проблема не решена, или при повороте шестигранника винт не вращается (слишком тугой или не движется), следует обратиться к профессионалу. Признаки поломки: хруст при вращении ключа, проворачивание винта без изменения положения эксцентрика, проскальзывание ручки. В таких случаях попытки самостоятельного ремонта могут усугубить ситуацию и привести к замене всей фурнитуры, что обойдется в 5-10 тысяч рублей в зависимости от производителя.
Заключение
Регулировка пластиковых окон на зиму с помощью шестигранника — это элементарная операция, которую может выполнить любой человек, знакомый с основами работы инструмента. Главное правило — соблюдать меру: излишний прижим столь же вреден, как и недостаточный. Оптимальная настройка для зимы — это поворот эксцентрика на 1/2 оборота от летнего положения. Для умеренной зимы (до -10 градусов) часто достаточно промежуточного положения цапфы (риска под углом 45 градусов). Для более суровых зим (до -30 градусов и ниже) рекомендуется полный прижим, но с обязательной проверкой уплотнителя на предмет износа.
Переводить окна в зимний режим следует в конце октября — начале ноября, когда среднесуточная температура устойчиво опускается ниже +5 градусов. Также стоит помнить, что пластиковые окна нуждаются в сезонной регулировке дважды в год: перед зимой и весной, перед наступлением тепла. Весной необходимо ослабить прижим, чтобы не создавать избыточной нагрузки на уплотнитель в жаркую погоду и обеспечить нормальный микроклимат в помещении без перегрева.
Регулярное техническое обслуживание фурнитуры (чистка, смазка) позволяет продлить срок ее службы до 15-20 лет. Систематическая регулировка экономит до 40% тепла в зимний период и предотвращает образование плесени и грибка на откосах, вызванное конденсатом. Используя простой шестигранник, можно существенно повысить комфорт проживания, не привлекая платных специалистов.
Сводная таблица данных
Ниже представлена сводная таблица, систематизирующая ключевые параметры, типы регулировочных элементов, инструменты и правила настройки пластиковых окон, описанные в статье. Данные структурированы для быстрого сравнения характеристик и корректного выполнения работ.
| Параметр/Характеристика | Описание/Значение | Примечание (из текста) |
|---|---|---|
| Основной инструмент | Шестигранный ключ (имбусовый) 4 мм | Стандартный размер для большинства систем |
| Альтернативные инструменты (для других систем) | Ключи на 2,5 мм или 3 мм; звездочки Torx T15/T20; плоская отвертка; шуруповерт | Для итальянских производителей (Roto, Maco) и при наличии звездочки |
| Дополнительные материалы | Лист бумаги A4, смазка для фурнитуры (WD-40 или силиконовая) | Для проверки щелей и очистки механизмов |
| Время выполнения | 15-20 минут | При условии чистой и незаржавевшей фурнитуры |
| Типы эксцентриков (цапф) | Овальная (без шлица, регулируется пассатижами); Круглая со шлицем под шестигранник (самый распространенный); Под отвертку | Для работы шестигранником подходит только круглый тип со шлицем |
| Количество эксцентриков | 3-4 штуки | На стандартных створках высотой 140-150 см |
| Ограничение по вращению | Максимум на 1/2 или 3/4 оборота. Не более двух полных оборотов. | Шаг микрорегулировки — 1/4 оборота, грубой настройки — 1/2 оборота |
| Оптимальная температура для работ | От +5 до +25 градусов Цельсия | При -15°C можно сломать уплотнитель или пластик |
| Срок службы фурнитуры (при регулярном уходе) | 15-20 лет | Требуется чистка и смазка |
| Экономия тепла зимой | До 40% | Систематическая регулировка |
| Режимы прижима (по положению риски) | В сторону уплотнителя (вглубь комнаты) — «Лето» | Минимальный прижим |
| Наружу, в сторону улицы — «Зима» | Максимальный прижим | |
| Промежуточное (диагонально/перпендикулярно уплотнителю) — «Осень/Весна» | Универсальный режим | |
| Рекомендация для зимы: поворот на 1/2 оборота от летнего положения. Для умеренной зимы (до -10°C) — промежуточное положение (риска под 45°). Для суровой зимы (до -30°C) — полный прижим. | Оптимальная настройка | |
| Метод проверки прижима | Тест с листом бумаги A4 | Лист должен выдергиваться с ощутимым сопротивлением, но не разрываться |
| Признаки необходимости регулировки | Сквозняк, конденсат/наледь на стеклопакете зимой, легкое выдергивание листа бумаги | Прямое указание на ослабление прижима |
| Регулировка геометрии створки (устранение перекосов) | Горизонтальная (смещение влево-вправо): шестигранник сбоку нижней петли. Вертикальная (подъем/опускание): шестигранник в верхнем торце нижней петли. | Поворот по часовой стрелке притягивает створку (увеличивает прижим) или поднимает её |
| Ограничение при вертикальной регулировке | Зазор между верхним краем створки и рамой должен быть не менее 2 мм | Нельзя поднимать створку выше этого предела |
| Последствия чрезмерного прижима | Деформация уплотнителя (износ за 2-3 года), тугое поворачивание ручки, износ фурнитуры | Излишний прижим столь же вреден, как и недостаточный |
| Стоимость замены фурнитуры (при поломке) | 5-10 тысяч рублей | В зависимости от производителя (при попытках самостоятельного ремонта при поломке) |
| Периодичность сезонной регулировки | Дважды в год: перед зимой (конец октября — начало ноября) и весной | Перед зимой при устойчивой температуре ниже +5°C. Весной — ослабить прижим |
Частые вопросы по теме (FAQ)
Как определить, что пластиковое окно нужно регулировать на зиму?
Перед началом работ необходимо убедиться в ослаблении прижима. Самый точный метод — тест с листом бумаги. Лист формата A4 зажимается между створкой и рамой по всему периметру. Если после закрытия окна лист выдергивается с минимальным усилием или без сопротивления — прижим ослаблен. В нормально отрегулированном окне лист должен выдергиваться с ощутимым сопротивлением, но не разрываться. Второй признак — конденсат или наледь на стеклопакете зимой, что указывает на проникновение холодного воздуха. Третий признак — ощутимое движение воздуха (сквозняк) в закрытом положении створки.
Какой инструмент нужен и где находятся элементы для регулировки прижима шестигранником?
Для выполнения работы понадобится шестигранный ключ (имбусовый ключ) диаметром 4 мм. Это стандартный размер для большинства оконных систем. Регулировочные элементы — эксцентрики (цапфы) — расположены на вертикальном торце створки со стороны ручки. На стандартных створках высотой 140–150 см обычно располагается 3–4 эксцентрика. На каждом эксцентрике имеется шлиц (отверстие) под шестигранник. Важно: данный способ подходит только для круглых цапф со шлицем, а не для овальных цапф (регулируются пассатижами) или систем фурнитуры со специальными звездочками.
Как понять, в какую сторону крутить шестигранник и на сколько?
Необходимо ориентироваться на положение риски (маркера) на торце эксцентрика. Если риска направлена в сторону уплотнителя (вглубь комнаты) — это режим «Лето». Для увеличения прижима (переход в режим «Зима») риска должна сместиться в сторону улицы. В большинстве систем для этого требуется поворот по часовой стрелке, но у разных производителей направление может отличаться (например, в MACO — по часовой, в Roto — против). Ключевое правило: любой элемент вращается на 1/2 или максимум на 3/4 оборота. Поворот на 1/4 оборота — шаг микрорегулировки, на 1/2 оборота — шаг грубой настройки. Нельзя вращать эксцентрик более двух полных оборотов.
Можно ли регулировать только один эксцентрик, который продувается?
Нет, это грубая ошибка. Все эксцентрики на одной створке должны быть настроены одинаково. Если три цапфы стоят в режиме «Зима», а одна осталась «Летом», равномерного прижима не получится. Игнорирование одного элемента приводит к неравномерному прижиму: верхняя часть притянута, а нижняя продувается. После регулировки всех элементов необходимо закрыть створку и проверить плотность прилегания тестом с листом бумаги по всему периметру.
Когда нужно вызывать мастера, а не пытаться отрегулировать окно самому?
Обратиться к профессионалу следует, если после трех попыток самостоятельной регулировки проблема не решена или при повороте шестигранника винт не вращается (слишком тугой или не движется). Также к признакам поломки относятся: хруст при вращении ключа, проворачивание винта без изменения положения эксцентрика, проскальзывание ручки. Кроме того, не пытайтесь регулировать окно, если ручка поворачивается с трудом или не до конца — это свидетельствует о проблемах в механизме, которые не решаются простой регулировкой прижима. В таких случаях требуется замена фурнитурного блока или ремонт запорного механизма.
